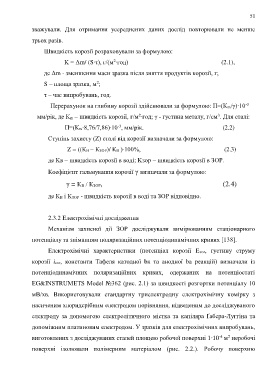

Page 51 - Dycert_Havryluk
P. 51
51
зважували. Для отримання усереднених даних дослід повторювали не менше
трьох разів.
Швидкість корозії розраховували за формулою:
K = Δm/ (S∙τ), г/(м ∙год) (2.1),
2
де Δm - зменшення маси зразка після зняття продуктів корозії, г;
S – площа зразка, м ;
2
τ – час випробувань, год.
-3
Перерахунок на глибину корозії здійснювали за формулою: П=(Кm/γ)∙10
3
2
мм/рік, де Кm – швидкість корозії, г/м ∙год; γ - густина металу, г/см . Для сталі:
-3
П=(Кm∙8,76/7,86)∙10 , мм/рік. (2.2)
Ступінь захисту (Z) сталі від корозії визначали за формулою:
Z = ((КВ – КЗОР)/ КВ )∙100%, (2.3)
де Kв – швидкість корозії в воді; Kзор – швидкість корозії в ЗОР.
Коефіцієнт гальмування корозії γ визначали за формулою:
γ = КВ / КЗОР, (2.4)
де КВ і КЗОР - швидкість корозії в воді та ЗОР відповідно.
2.3.2 Електрохімічні дослідження
Механізм захисної дії ЗОР досліджували вимірюванням стаціонарного
потенціалу та зніманням поляризаційних потенціодинамічних кривих [138].
Електрохімічні характеристики (потенціал корозії Ecor, густину струму
корозії іcor, константи Тафеля катодної bк та анодної ba реакцій) визначали із
потенціодинамічних поляризаційних кривих, одержаних на потенціостаті
EG&INSTRUMETS Model №362 (рис. 2.1) за швидкості розгортки потенціалу 10
мВ/хв. Використовували стандартну триелектродну електрохімічну комірку з
насиченим хлоридсрібним електродом порівняння, підведеним до досліджуваного
електроду за допомогою електролітичного містка та капіляра Ґабера-Луггіна та
допоміжним платиновим електродом. У зразків для електрохімічних випробувань,
2
-4
виготовлених з досліджуваних сталей площею робочої поверхні 1∙10 м неробочі
поверхні ізолювали полімерним матеріалом (рис. 2.2.). Робочу поверхню
