з ДСТУ 2413-94 та ГОСТ 2789-73 середнім арифметичним відхиленням точок
профілю Ra, виміряними за нормативною базовою довжиною.
2.11 Дослідження трибологічних характеристик
Вплив ЗОР на трибологічні характеристики сталі досліджено на машині
тертя СМТ-1 за методикою, розробленою в ФМІ ім. Г.В. Карпенка НАН України.
Загальний вигляд установки та вузла тертя наведені на рис. 2.3, 2.4. Установка
СМТ-1 призначена для випробувань матеріалів на тертя та зношування в ЗОР в
режимі чистого кочення, кочення з проковзуванням 5-25% та ковзання в діапазоні
-1
навантажень 20-500 Н та частот обертання 1,16÷25 с . Навантаження дослідного
зразка та контртіла (диск-диск або диск-колодка) здійснювали з допомогою
тарованої пружини та скоби з гвинтом. Для вимірювання моменту тертя на
установці встановлено безконтактний індуктивний датчик.
Для досліджень змащувальних властивостей ЗОР за схемою (рис. 2.5) та
різання високоміцних сталей за схемою (рис. 2.6) виготовили спеціальне
універсальне кріплення контртіла (колодки) та мікрорізця.

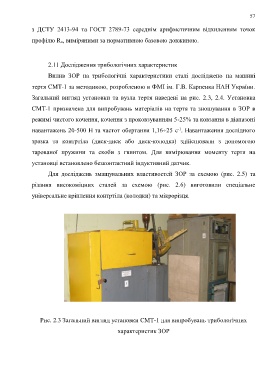

Рис. 2.3 Загальний вигляд установки СМТ-1 для випробувань трибологічних
характеристик ЗОР
