103

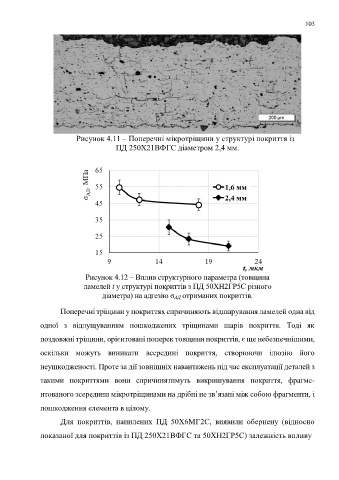

Рисунок 4.11 – Поперечні мікротріщини у структурі покриття із
ПД 250Х21ВФГС діаметром 2,4 мм.

Рисунок 4.12 – Вплив структурного параметра (товщина
ламелей t у структурі покриттів з ПД 50ХН2ГР5С різного
діаметра) на адгезію σ АД отриманих покриттів.

Поперечні тріщини у покриттях спричиняють відшарування ламелей одна від

одної з відлущуванням пошкоджених тріщинами шарів покриття. Тоді як

поздовжні тріщини, орієнтовані поперек товщини покриттів, є ще небезпечнішими,

оскільки можуть виникати всередині покриття, створюючи ілюзію його

неушкодженості. Проте за дії зовнішніх навантажень під час експлуатації деталей з

такими покриттями вони спричинятимуть викришування покриття, фрагме-

нтованого зсередини мікротріщинами на дрібні не зв’язані між собою фрагменти, і

пошкодження елемента в цілому.

Для покриттів, напилених ПД 50Х6МГ2С, виявили обернену (відносно
показаної для покриттів із ПД 250Х21ВФГС та 50ХН2ГР5С) залежність впливу
