Page 105 - дисертація Головчук

105

4.4 Абразивна зносостійкість покриттів із модельних ПД

Абразивна зносостійкість покриттів, отриманих із ПД 250Х21ВФГС,

зменшувалася (а втрати маси зразків відповідно зростали) із збільшенням товщини

ламелей у їх структурі та діаметра порошкового дроту (рис. 4.15). Отриманий

результат пояснили більшою кількістю залишкового аустеніту у таких покриттях,

завдяки чому мікротвердість була нижчою ніж покриття з в основному

мартенситною матрицею. Оскільки завжди із менших за розміром краплин вуглецю

вигоряло більше ніж із більших, то в покриттях, напилених ПД діаметром 1,6 мм,

завжди було менше вуглецю ніж у покриттях із ПД 2,4 мм. Тому зрозуміло, що і

кількість залишкового аустеніту у такому покритті була меншою. [176-181, 183].

0,04
ΔW, г 0,035 1,6 мм

0,03 2,4 мм
0,025

0,02

0,015

0,01
13 18 23
t, мкм

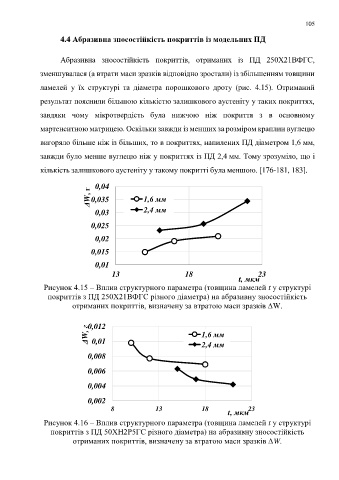

Рисунок 4.15 – Вплив структурного параметра (товщина ламелей t у структурі
покриттів з ПД 250Х21ВФГС різного діаметра) на абразивну зносостійкість
отриманих покриттів, визначену за втратою маси зразків ∆W.

0,012
ΔW, г 0,01 1,6 мм

2,4 мм
0,008

0,006

0,004

0,002
8 13 18 23
t, мкм
Рисунок 4.16 – Вплив структурного параметра (товщина ламелей t у структурі
покриттів з ПД 50ХН2Р5ГС різного діаметра) на абразивну зносостійкість
отриманих покриттів, визначену за втратою маси зразків ∆W.
