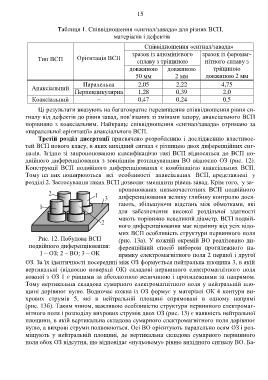

15

Таблиця 1. Співвідношення «сигнал/завада» для різних ВСП,
матеріалів і дефектів

Співвідношення «сигнал/завада»
зразок із алюмінієвого зразок із феромаг-
Тип ВСП Орієнтація ВСП сплаву з тріщиною нітного сплаву з

довжиною довжиною тріщиною
50 мм 2 мм довжиною 2 мм
Паралельна 2,05 2,22 4,75
Анаксіальний
Перпендикулярна 1,28 0,39 2,0
Коаксіальний – 0,47 0,24 0,5

Ці результати вказують на багатократне перевищення співвідношення рівня си-
гналу від дефектів до рівня завад, пов’язаних зі змінами зазору, анаксіального ВСП
порівняно з коаксіальним. Найкраще співвідношення «сигнал/завада» отримано за
«паралельної орієнтації» анаксіального ВСП.
Третій розділ дисертації присвячено розробленню і дослідженню властивос-
тей ВСП нового класу, в яких вихідний сигнал є різницею двох диференційних сиг-
налів. Згідно зі запропонованою класифікацією такі ВСП відносяться до ВСП по-
двійного диференціювання з зовнішнім розташуванням ВО відносно ОЗ (рис. 12).

Конструкції ВСП подвійного диференціювання є комбінацією анаксіальних ВСП.
Тому на них поширюються всі особливості анаксіальних ВСП, представлені у
розділі 2. Застосування таких ВСП дозволяє зменшити рівень завад. Крім того, у за-
пропонованих низькочастотних ВСП подвійного
диференціювання велику глибину контролю дося-
гають, збільшуючи відстань між обмотками, які
для забезпечення високої роздільної здатності
мають порівняно невеликий діаметр. ВСП подвій-
ного диференціювання має відмінну від усіх відо-

мих ВСП особливість структури первинного поля
Рис. 12. Побудова ВСП (рис. 13а). У кожній окремій ВО реалізовано ди-
подвійного диференціювання: ференційний спосіб вибором протилежного на-
1 – ОЗ; 2 – ВО; 3 – ОК прямку електромагнітного поля 2 першої і другої

ОЗ. За їх ідентичності посередині між ОЗ формується нейтральна площина 3, в якій
вертикальні (відносно поверхні ОК) складові первинного електромагнітного поля
кожної з ОЗ 1 є рівними за абсолютною величиною і протилежними за напрямом.
Тому вертикальна складова сумарного електромагнітного поля у нейтральній пло-
щині дорівнює нулю. Водночас кожна із ОЗ формує у матеріалі ОК 4 контури ви-
хрових струмів 5, які в нейтральній площині спрямовані в одному напрямі
(рис. 13б). Таким чином, важливою особливістю структури первинного електромаг-
нітного поля і розподілу вихрових струмів двох ОЗ (рис. 13) є наявність нейтральної
площини, в якій вертикальна складова сумарного електромагнітного поля дорівнює
нулю, а вихрові струми подвоюються. Осі ВО орієнтують паралельно осям ОЗ і роз-
міщують у нейтральній площині, де вертикальна складова сумарного первинного
поля обох ОЗ відсутня, що відповідає «нульовому» рівню вихідного сигналу ВО. Ба-
