Page 21 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 21
19

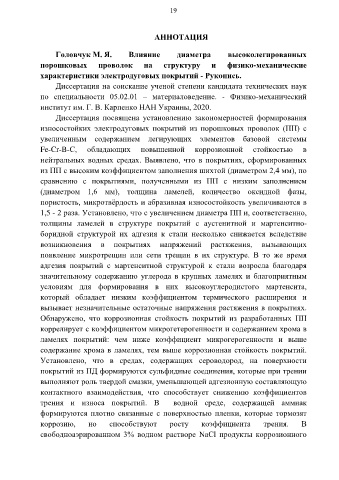

АННОТАЦИЯ
Головчук М. Я. Влияние диаметра высоколегированных
порошковых проволок на структуру и физико-механические
характеристики электродуговых покрытий - Рукопись.
Диссертация на соискание ученой степени кандидата технических наук
по специальности 05.02.01 – материаловедение. - Физико-механический
институт им. Г. В. Карпенко НАН Украины, 2020.
Диссертация посвящена установлению закономерностей формирования
износостойких электродуговых покрытий из порошковых проволок (ПП) с
увеличенным содержанием легирующих элементов базовой системы
Fe-Cr-B-C, обладающих повышенной коррозионной стойкостью в
нейтральных водных средах. Выявлено, что в покрытиях, сформированных
из ПП с высоким коэффициентом заполнения шихтой (диаметром 2,4 мм), по
сравнению с покрытиями, полученными из ПП с низким заполнением
(диаметром 1,6 мм), толщина ламелей, количество оксидной фазы,
пористость, микротвёрдость и абразивная износостойкость увеличиваются в
1,5 - 2 раза. Установлено, что с увеличением диаметра ПП и, соответственно,
толщины ламелей в структуре покрытий с аустенитной и мартенситно-
боридной структурой их адгезия к стали несколько снижается вследствие
возникновения в покрытиях напряжений растяжения, вызывающих
появление микротрещин или сети трещин в их структуре. В то же время
адгезия покрытий с мартенситной структурой к стали возросла благодаря
значительному содержанию углерода в крупных ламелях и благоприятным
условиям для формирования в них высокоуглеродистого мартенсита,
который обладает низким коэффициентом термического расширения и
вызывает незначительные остаточные напряжения растяжения в покрытиях.
Обнаружено, что коррозионная стойкость покрытий из разработанных ПП
коррелирует с коэффициентом микрогетерогенности и содержанием хрома в
ламелях покрытий: чем ниже коэффициент микрогерогенности и выше
содержание хрома в ламелях, тем выше коррозионная стойкость покрытий.
Установлено, что в средах, содержащих сероводород, на поверхности
покрытий из ПД формируются сульфидные соединения, которые при трении
выполняют роль твердой смазки, уменьшающей адгезионную составляющую
контактного взаимодействия, что способствует снижению коэффициентов
трения и износа покрытий. В водной среде, содержащей аммиак
формируются плотно связанные с поверхностью пленки, которые тормозят
коррозию, но способствуют росту коэффициента трения. В
свободноаэрированном 3% водном растворе NaCl продукты коррозионного
