Page 21 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 21

19

                  За  сталої  амплітуди  індукції  перемагнечувального  поля  найбільші  значення
            суми амплітуд зареєстровано для зразків зі зварного шва (крива 1). У зразках із зони
            термічного  впливу  зафіксовано  найнижчі  значення  (крива  3).  Цей  ефект  поясню-
            ється структурними перетвореннями у феромагнетику під впливом високих темпе-
            ратур під час зварювання, які зумовлюють перебудову доменної структури матеріа-
            лу. Оскільки 90°-ні доменні стінки, які є основним джерелом МАЕ, розташовуються
            по  границях  зерен, то  за  відсутності  інших  чинників  у  структурі  металу  з  вищим
            ступенем дисперсності, і, відповідно, більшою загальною довжиною границь, зрос-
            татиме кількість сигналів МАЕ та, як результат, їх сума амплітуд. Таким чином, ме-
            тод  МАЕ  є  чутливим  до  зміни  структури  металу  внаслідок  тривалої  експлуатації
            феромагнетних матеріалів.
                  Оцінювання  впливу  залишкових  напружень  в  околі  зварного  з’єднання  та
            напружених ділянок тривалоексплуатованих трубних сталей на параметри сигналів
            МАЕ  проводили  на  фрагменті  труби  зі  сталі  19Г  діаметром  1020  мм,  товщиною
            стінки 10 мм, після 48 років експлуатації у середовищі нафти з поздовжнім ЗЗ.
                  Для зняття напружень здійснювали відпал на протязі 2 год за Т = 550˚С, після
            чого охолоджували плиту разом з піччю. За результатами проведених експериментів
            побудували  залежності  суми  амплітуд  сигналів  МАЕ  від  розташування  НЕМ  на
            досліджуваному об’єкті, та встановили, що сума амплітуд сигналів МАЕ в ЗЗ плити
            у  вихідному  стані  є  меншою,  ніж  у  відпаленому  (рис. 18).  Залишкові  напруження
            після  зварювання  понижують  інтенсивність  стрибків  не  90°-них  доменних  стінок,
            що пояснюється створенням додаткових центрів закріплень.

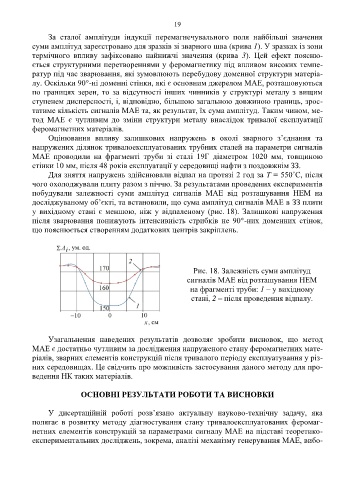

                                                                     Рис. 18. Залежність суми амплітуд
                                                                   сигналів МАЕ від розташування НЕМ
                                                                    на фрагменті труби: 1 – у вихідному
                                                                    стані, 2 – після проведення відпалу.






                  Узагальнення  наведених  результатів  дозволяє  зробити  висновок,  що  метод
            МАЕ є достатньо чутливим за дослідження напруженого стану феромагнетних мате-
            ріалів, зварних елементів конструкцій після тривалого періоду експлуатування у різ-

            них середовищах. Це свідчить про можливість застосування даного методу для про-
            ведення НК таких матеріалів.

                             ОСНОВНІ РЕЗУЛЬТАТИ РОБОТИ ТА ВИСНОВКИ

                  У  дисертаційній  роботі  розв’язано  актуальну  науково-технічну  задачу,  яка
            полягає  в  розвитку  методу  діагностування  стану  тривалоексплуатованих  феромаг-
            нетних елементів конструкцій за параметрами сигналу МАЕ на підставі теоретико-
            експериментальних досліджень, зокрема, аналізі механізму генерування МАЕ, вибо-
   16   17   18   19   20   21   22   23   24   25   26
