Page 27 - ВСТУП

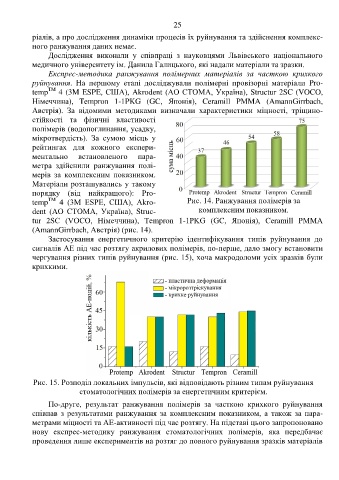

25

ріалів, а про дослідження динаміки процесів їх руйнування та здійснення комплекс-
ного ранжування даних немає.
Дослідження виконали у співпраці з науковцями Львівського національного
медичного університету ім. Данила Галицького, які надали матеріали та зразки.
Експрес-методика ранжування полімерних матеріалів за часткою крихкого
руйнування. На першому етапі досліджували полімерні провізорні матеріали Pro-
TM
temp 4 (3M ESPE, США), Akrodent (АО СТОМА, Україна), Structur 2SC (VOCO,
Німеччина), Tempron 1-1PKG (GC, Японія), Ceramill PMMA (AmannGirrbach,
Австрія). За відомими методиками визначали характеристики міцності, тріщино-
стійкості та фізичні властивості
полімерів (водопоглинання, усадку,
мікротвердість). За сумою місць у
рейтингах для кожного експери-
ментально встановленого пара-
метра здійснили ранжування полі-
мерів за комплексним показником.
Матеріали розташувались у такому
порядку (від найкращого): Pro-
TM
temp 4 (3M ESPE, США), Akro- Рис. 14. Ранжування полімерів за
dent (АО СТОМА, Україна), Struс- комплексним показником.
tur 2SC (VOCO, Німеччина), Tempron 1-1PKG (GC, Японія), Ceramill PMMA
(AmannGirrbach, Австрія) (рис. 14).
Застосування енергетичного критерію ідентифікування типів руйнування до
сигналів АЕ під час розтягу акрилових полімерів, по-перше, дало змогу встановити
чергування різних типів руйнування (рис. 15), хоча макродоломи усіх зразків були
крихкими.

Рис. 15. Розподіл локальних імпульсів, які відповідають різним типам руйнування
стоматологічних полімерів за енергетичним критерієм.

По-друге, результат ранжування полімерів за часткою крихкого руйнування
співпав з результатами ранжування за комплексним показником, а також за пара-
метрами міцності та АЕ-активності під час розтягу. На підставі цього запропоновано
нову експрес-методику ранжування стоматологічних полімерів, яка передбачає
проведення лише експериментів на розтяг до повного руйнування зразків матеріалів
