29

магнетного поля, за якого вона перебуває у стаціонарному стані. Під час наростання
поля у формуванні частотного спектру МАЕ беруть участь спочатку окремі різні за
величиною стрибки доменних стінок, а далі з’являються процеси “кластероутво-
рення”, накладання стрибків. Внаслідок цього частота спектра зменшується.
Також із рис. 18 бачимо, що у наводненому матеріалі внесок домінуючого
частотного діапазону у сигнал МАЕ більший, ніж для сталі у стані постачання, що
може слугувати інформативним параметром під час діагностування матеріалів, які
контактують із водневим середовищем.
За побудованою методикою аналізували локальні особливості сигналів МАЕ
для індукції магнетного поля 1,03 Тл для двох марок сталей. Встановили, що зі
зменшенням домінуючої частоти енергія локальних імпульсів та тривалість їх
випромінювання збільшуються, а ширина смуги частот – зменшується. Аналогічні
закономірності спостерігали раніше під час дослідження пружних хвиль внаслідок
збільшення розмірів дефекту в конструкційному матеріалі. Отже, можна гіпотетично
припустити, що звуження ширини смуги частот МАЕ свідчить про збільшення кіль-
кості (розмірів) локальних ділянок однонапрямлених доменів.
Апробація методики досліджень на зразках тривалоексплуатованих трубних
сталей. Досліджували матеріали труб магістрального нафтогону (термін експлуа-
тації 1971–2009 рр., Івано-Франківська обл.), магістрального газогону (1973–
2012 рр., Тернопільська обл.), та труби живильної води (ТЖ) енергоблоку надвисо-
кого тиску (НВТ) Вуглегірської ТЕС (Донецька обл.), яка наблизилась до вичер-
пання проектного ресурсу.
Для виготовлення заготовок зі стінки труби її умовно розділяли на три зони:
внутрішню (1), серединну (2) та зовнішню (3). Як видно з рис. 19, а, орієнтація заго-
товок матеріалу для виготовлення зразків була вздовж осі труби, зразки вирізали з
донної частини (на рис. 19, б), оскільки саме вона найбільше піддавалась впливу

агресивного середовища продуктів транспортування. Із заготовок виготовляли приз-
матичні зразки розміром 240x30x2 мм.

а б

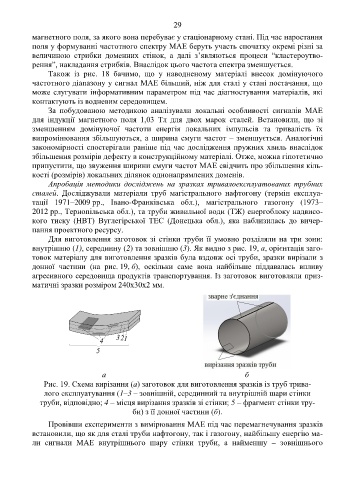

Рис. 19. Схема вирізання (а) заготовок для виготовлення зразків із труб трива-
лого експлуатування (1–3 – зовнішній, серединний та внутрішній шари стінки
труби, відповідно; 4 – місця вирізання зразків зі стінки; 5 – фрагмент стінки тру-
би) з її донної частини (б).

Провівши експерименти з вимірювання МАЕ під час перемагнечування зразків
встановили, що як для сталі труби нафтогону, так і газогону, найбільшу енергію ма-
ли сигнали МАЕ внутрішнього шару стінки труби, а найменшу – зовнішнього
