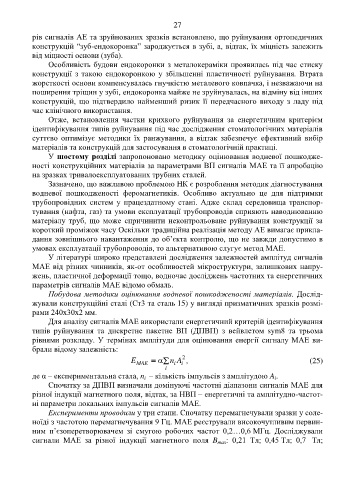

Page 29 - ВСТУП

27

рів сигналів АЕ та зруйнованих зразків встановлено, що руйнування ортопедичних
конструкцій “зуб-ендокоронка” зароджується в зубі, а, відтак, їх міцність залежить
від міцності основи (зуба).
Особливість будови ендокоронки з металокераміки проявилась під час стиску
конструкції з такою ендокоронкою у збільшенні пластичності руйнування. Втрата
жорсткості основи компенсувалась гнучкістю металевого ковпачка, і незважаючи на
поширення тріщин у зубі, ендокоронка майже не зруйнувалась, на відміну від інших
конструкцій, що підтвердило найменший ризик її передчасного виходу з ладу під
час клінічного використання.
Отже, встановлення частки крихкого руйнування за енергетичним критерієм
ідентифікування типів руйнування під час дослідження стоматологічних матеріалів
суттєво оптимізує методики їх ранжування, а відтак забезпечує ефективний вибір
матеріалів та конструкцій для застосування в стоматологічній практиці.
У шостому розділі запропоновано методику оцінювання водневої пошкодже-
ності конструкційних матеріалів за параметрами ВП сигналів МАЕ та її апробацію
на зразках тривалоексплуатованих трубних сталей.
Зазначено, що важливою проблемою НК є розроблення методик діагностування
водневої пошкодженості феромагнетиків. Особливо актуально це для підтримки
трубопровідних систем у працездатному стані. Адже склад середовища транспор-
тування (нафта, газ) та умови експлуатації трубопроводів сприяють наводнюванню
матеріалу труб, що може спричинити неконтрольоване руйнування конструкції за
короткий проміжок часу Оскільки традиційна реалізація методу АЕ вимагає прикла-
дання зовнішнього навантаження до об’єкта контролю, що не завжди допустимо в
умовах експлуатації трубопроводів, то альтернативою слугує метод МАЕ.
У літературі широко представлені дослідження залежностей амплітуд сигналів
МАЕ від різних чинників, як-от особливостей мікроструктури, залишкових напру-

жень, пластичної деформації тощо, водночас досліджень частотних та енергетичних
параметрів сигналів МАЕ відомо обмаль.
Побудова методики оцінювання водневої пошкодженості матеріалів. Дослід-
жували конструкційні сталі (Ст3 та сталь 15) у вигляді призматичних зразків розмі-
рами 240x30x2 мм.
Для аналізу сигналів МАЕ використали енергетичний критерій ідентифікування
типів руйнування та дискретне пакетне ВП (ДПВП) з вейвлетом sym8 та трьома
рівнями розкладу. У термінах амплітуди для оцінювання енергії сигналу МАЕ ви-
брали відому залежність:
2
E MAE    n i A , (25)
i
i
де α – експериментальна стала, n – кількість імпульсів з амплітудою A .
i
i
Спочатку за ДПВП визначали домінуючі частотні діапазони сигналів МАЕ для
різної індукції магнетного поля, відтак, за НВП – енергетичні та амплітудно-частот-
ні параметри локальних імпульсів сигналів МАЕ.
Експерименти проводили у три етапи. Cпочатку перемагнечували зразки у соле-
ноїді з частотою перемагнечування 9 Гц. МАЕ реєстрували високочутливим первин-
ним п’єзоперетворювачем зі смугою робочих частот 0,2…0,6 МГц. Досліджували
сигнали МАЕ за різної індукції магнетного поля B max : 0,21 Тл; 0,45 Тл; 0,7 Тл;
