30

(рис. 20, а). За побудованою методикою це свідчить про те, що метал внутрішнього
шару стінки труби внаслідок тривалого контакту з агресивним середовищем нафти
та газу значно деградував, а водень, який розташувався у порах та дефектах криста-
лічної ґратки матеріалу полегшує стрибки доменних стінок. Оскільки зовнішній шар
стінки труби піддавався меншому впливу агресивного середовища, то й енергія
МАЕ в ньому порівняно з іншими шарами є меншою.
Для ТЖ енергоблоку НВТ найбільшу енергію мають сигнали МАЕ, які генеру-
вались під час перемагнечення зразків зі серединного шару стінки труби, а най-
меншу – із внутрішнього (рис. 20, б). Згідно з механізмом наводнювання внутріш-
ньої стінки ТЖ енергоблоку НТВ ймовірно, що за час тривалого експлуатування та-
кого трубопроводу водень проник глибоко у матеріал труби, що активізувало коро-
зійні процеси та призвело до виникнення значної кількості дефектів кристалічних
ґраток, які стали пастками для нього, саме у серединному шарі стінки труби. Під-
твердженням цього факту є результати, отримані В. Р. Скальським та О. Є. Андрей-
ківим під час досліджень АЕ-міри об’ємної пошкодженості аналогічних зразків.
Встановили, що найбільшу міру об’ємної пошкодженості мав серединний шар стін-
ки труби, за ним зовнішній та внутрішній шари.

а б

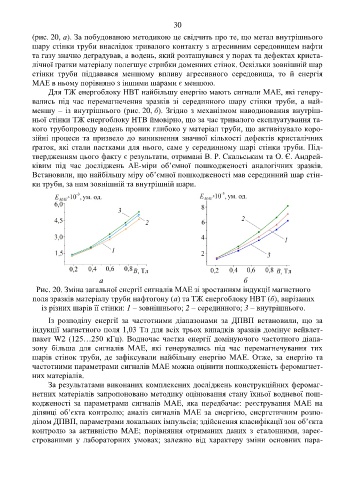

Рис. 20. Зміна загальної енергії сигналів МАЕ зі зростанням індукції магнетного
поля зразків матеріалу труби нафтогону (а) та ТЖ енергоблоку НВТ (б), вирізаних
із різних шарів її стінки: 1 – зовнішнього; 2 – серединного; 3 – внутрішнього.

Із розподілу енергії за частотними діапазонами за ДПВП встановили, що за
індукції магнетного поля 1,03 Тл для всіх трьох випадків зразків домінує вейвлет-
пакет W2 (125…250 кГц). Водночас частка енергії домінуючого частотного діапа-
зону більша для сигналів МАЕ, які генерувались під час перемагнечування тих
шарів стінок труби, де зафіксували найбільшу енергію МАЕ. Отже, за енергію та
частотними параметрами сигналів МАЕ можна оцінити пошкодженість феромагнет-
них матеріалів.
За результатами виконаних комплексних досліджень конструкційних феромаг-
нетних матеріалів запропоновано методику оцінювання стану їхньої водневої пош-
кодженості за параметрами сигналів МАЕ, яка передбачає: реєстрування МАЕ на
ділянці об’єкта контролю; аналіз сигналів МАЕ за енергією, енергетичним розпо-
ділом ДПВП, параметрами локальних імпульсів; здійснення класифікації зон об’єкта
контролю за активністю МАЕ; порівняння отриманих даних з еталонними, зареє-
строваними у лабораторних умовах; залежно від характеру зміни основних пара-
