Page 26 - ВСТУП
P. 26

24

            ном та матрицею, що проявляється у зростанні в’язкості руйнування композитів, а
            відтак,  зменшенні  амплітуд  сигналів  АЕ  та  збільшенні  напружень  початку  руйну-
            вання композитів.
                  Із  розподілу  різних  типів  руйнування,  ідентифікованих  за  енергетичним  кри-
            терієм  (рис.  13),  встановили,  що  кіль-
            кість  сигналів  АЕ,  які  відповідають
            крихкому  руйнуванню,  зменшується,  а
            в’язко-крихкому  –  зростає,  порівняно  з
            контрольним  зразком,  що  пояснює  от-
            римані  результати  з  діаграм  розтягу.
            Найменший  відсоток  локальних  подій,
            які відповідають крихкому руйнуванню,
            та найбільший, що відповідають в’язко-
            крихкому, згенерувалось під час розтягу
            композита  виду  4,  який  і  показав  най-

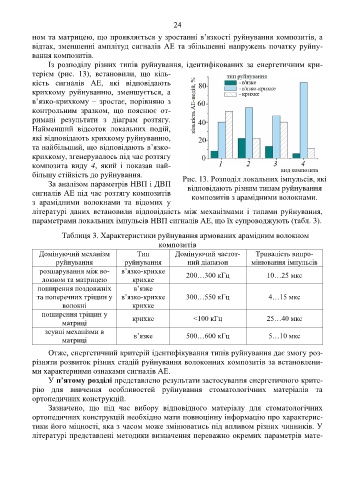

            більшу стійкість до руйнування.                      Рис. 13. Розподіл локальних імпульсів, які
                  За аналізом параметрів НВП і ДВП                 відповідають різним типам руйнування
            сигналів АЕ під час розтягу композитів                  композитів з арамідними волокнами.
            з  арамідними  волокнами  та  відомих  у
            літературі  даних  встановили  відповідність  між  механізмами  і  типами  руйнування,
            параметрами локальних імпульсів НВП сигналів АЕ, що їх супроводжують (табл. 3).


                       Таблиця 3. Характеристики руйнування армованих арамідним волокном
                                                         композитів
               Домінуючий механізм               Тип           Домінуючий частот-          Тривалість випро-
                     руйнування              руйнування            ний діапазон          мінювання імпульсів
               розшарування між во-         в’язко-крихке
                локном та матрицею             крихке             200…300 кГц                  10…25 мкс
              поширення поздовжніх              в’язке
              та поперечних тріщин у  в’язко-крихке               300…550 кГц                  4…15 мкс
                       волокні                 крихке
                поширення тріщин у             крихке                <100 кГц                  25…40 мкс
                       матриці
                 зсувні механізми в
                       матриці                  в’язке            500…600 кГц                  5…10 мкс
                  Отже, енергетичний критерій ідентифікування типів руйнування дає змогу роз-
            різняти розвиток різних стадій руйнування волоконних композитів за встановлени-
            ми характерними ознаками сигналів АЕ.
                  У п’ятому розділі представлено результати застосування енергетичного крите-
            рію  для  вивчення  особливостей  руйнування  стоматологічних  матеріалів  та
            ортопедичних конструкцій.
                  Зазначено,  що  під  час  вибору  відповідного  матеріалу  для  стоматологічних
            ортопедичних конструкцій необхідно мати повноцінну інформацію про характерис-
            тики його міцності, яка з часом може змінюватись під впливом різних чинників. У
            літературі представлені методики визначення переважно окремих параметрів мате-
   21   22   23   24   25   26   27   28   29   30   31
