70

2.6 Механічні випробування

За механічних випробувань балкові зразки квадратного перерізу наван-

тажували за силовою схемою триточкового згину (рис. 2.13) на механічній
машині Heckert EUS-20 за швидкості переміщення рухомої траверси 0,5 мм/хв в

стандартних лабораторних умовах. Для вимірювання деформацій зразків
використали метод кореляції цифрових зображень [195–197]. Оптична система

складалася з цифрової камери Olympus E-300 з роздільною здатністю 8 Mp

(32642448) і мікроскопа МБС-10, жорстко закріпленого до нерухомої траверси

випробувальної машини. Під час експерименту серійно фотографували ділянку

поверхні зразка з частотою 1 кадр за секунду, що відповідало частоті реєстрації

зусилля навантаження.

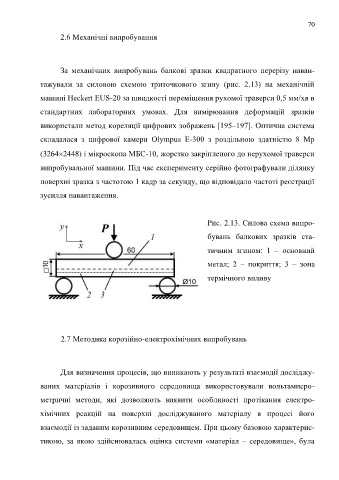

Рис. 2.13. Силова схема випро-

бувань балкових зразків ста-

тичним згином: 1 – основний

метал; 2 – покриття; 3 – зона

термічного впливу

2.7 Методика корозійно-електрохімічних випробувань

Для визначення процесів, що виникають у результаті взаємодії досліджу-

ваних матеріалів і корозивного середовища використовували вольтамперо-

метричні методи, які дозволяють виявити особливості протікання електро-

хімічних реакцій на поверхні досліджуваного матеріалу в процесі його

взаємодії із заданим корозивним середовищем. При цьому базовою характерис-

тикою, за якою здійснювалась оцінка системи «матеріал – середовище», була
