P. 65
65

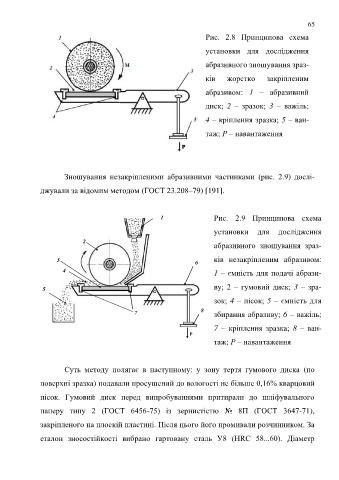

Рис. 2.8 Принципова схема
установки для дослідження
абразивного зношування зраз-
ків жорстко закріпленим
абразивом: 1 – абразивний
диск; 2 – зразок; 3 – важіль;
4 – кріплення зразка; 5 – ван-
таж; Р – навантаження
Зношувaння незaкріпленими aбрaзивними чaстинкaми (рис. 2.9) дослі-
джувaли зa відомим методом (ГОСТ 23.208–79) [191].
1 Рис. 2.9 Принциповa схемa
устaновки для дослідження
2
aбрaзивного зношувaння зрaз-
3 ків незaкріпленим aбрaзивом:
6
4 1 – ємність для подачі абрази-
ву; 2 – гумовий диск; 3 – зра-
5
зок; 4 – пісок; 5 – ємність для
8
7 збирання абразиву; 6 – важіль;
7 – кріплення зразка; 8 – ван-
Р
таж; Р – навантаження
Суть методу полягає в наступному: у зону тертя гумового диска (по
поверхні зразка) подавали просушений до вологості не більше 0,16% кварцовий
пісок. Гумовий диск перед випробуваннями притирали до шліфувального
паперу типу 2 (ГОСТ 6456-75) із зернистістю № 8П (ГОСТ 3647-71),
закріпленого на плоскій пластині. Після цього його промивали розчинником. За
еталон зносостійкості вибрано гартовану сталь У8 (HRC 58...60). Діаметр
