Page 66 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

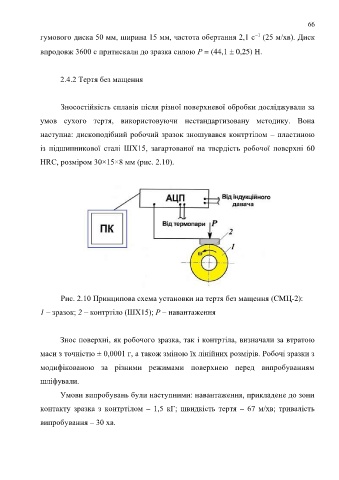

66

–1
гумового диска 50 мм, ширина 15 мм, частота обертання 2,1 с (25 м/хв). Диск
впродовж 3600 с притискали до зразка силою Р = (44,1  0,25) Н.

2.4.2 Тертя без мащення

Зносостійкість сплавів після різної поверхневої обробки досліджували за

умов сухого тертя, використовуючи нестандартизовану методику. Вона
наступна: дископодібний робочий зразок зношувався контртілом – пластиною

із підшипникової сталі ШХ15, загартованої на твердість робочої поверхні 60
HRC, розміром 30×15×8 мм (рис. 2.10).

Рис. 2.10 Принципова схема установки на тертя без мащення (СМЦ-2):

1 – зразок; 2 – контртіло (ШХ15); Р – навантаження

Знос поверхні, як робочого зразка, так і контртіла, визначали за втратою
маси з точністю ± 0,0001 г, а також зміною їх лінійних розмірів. Робочі зразки з

модифікованою за різними режимами поверхнею перед випробуванням

шліфували.

Умови випробувань були наступними: навантаження, прикладене до зони

контакту зразка з контртілом – 1,5 кГ; швидкість тертя – 67 м/хв; тривалість

випробування – 30 хв.
