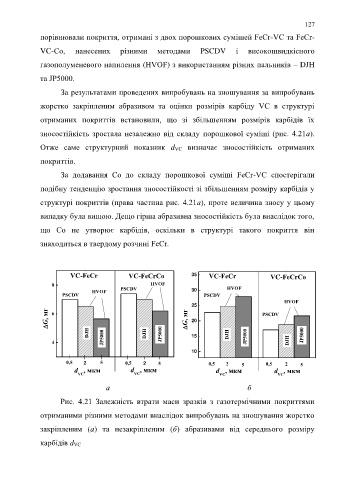

Page 127 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

127

порівнювали покриття, отримані з двох порошкових сумішей FeCr-VC та FeCr-

VC-Co, нанесених різними методами PSCDV і високошвидкісного

газополуменевого напилення (HVOF) з використанням різних пальників – DJH

та JP5000.

За результатами проведених випробувань на зношування за випробувань

жорстко закріпленим абразивом та оцінки розмірів карбіду VC в структурі

отриманих покриттів встановили, що зі збільшенням розмірів карбідів їх

зносостійкість зростала незалежно від складу порошкової суміші (рис. 4.21а).

Отже саме структурний показник d VC визначає зносостійкість отриманих

покриттів.

За додавання Со до складу порошкової суміші FeCr-VC спостерігали

подібну тенденцію зростання зносостійкості зі збільшенням розміру карбідів у

структурі покриттів (права частина рис. 4.21а), проте величина зносу у цьому

випадку була вищою. Дещо гірша абразивна зносостійкість була внаслідок того,

що Со не утворює карбідів, оскільки в структурі такого покриття він

знаходиться в твердому розчині FeCr.

VC-FeCr VC-FeCrCo 35 VC-FeCr VC-FeCrCo
8 HVOF HVOF
HVOF PSCDV 30
PSCDV PSCDV
HVOF
25
G, мг 6 G, мг 20 PSCDV

DJH DJH JP5000 15 DJH JP5000 JP5000
4 JP5000 DJH
10

0,5 2 5 0,5 2 5 0,5 2 5 0,5 2 5
d , мкм d , мкм d , мкм d , мкм
VC VC VC VC

а б

Рис. 4.21 Залежність втрати маси зразків з газотермічними покриттями

отриманими різними методами внаслідок випробувань на зношування жорстко

закріпленим (а) та незакріпленим (б) абразивами від середнього розміру

карбідів d VC
