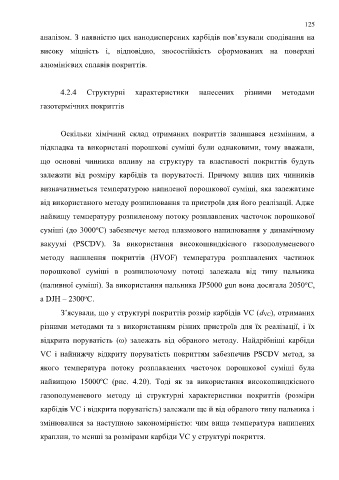

Page 125 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

125

аналізом. З наявністю цих нанодисперсних карбідів пов’язували сподівання на

високу міцність і, відповідно, зносостійкість сформованих на поверхні

алюмінієвих сплавів покриттів.

4.2.4 Структурні характеристики нанесених різними методами

газотермічних покриттів

Оскільки хімічний склад отриманих покриттів залишався незмінним, а

підкладка та використані порошкові суміші були однаковими, тому вважали,

що основні чинники впливу на структуру та властивості покриттів будуть

залежати від розміру карбідів та поруватості. Причому вплив цих чинників

визначатиметься температурою напиленої порошкової суміші, яка залежатиме

від використаного методу розпилювання та пристроїв для його реалізації. Адже

найвищу температуру розпиленому потоку розплавлених часточок порошкової

о
суміші (до 3000 С) забезпечує метод плазмового напилювання у динамічному
вакуумі (PSCDV). За використання високошвидкісного газополуменевого

методу напилення покриттів (HVOF) температура розплавлених частинок
порошкової суміші в розпилюючому потоці залежала від типу пальника

о
(паливної суміші). За використання пальника JP5000 gun вона досягала 2050 С,
o
а DJH – 2300 C.

З’ясували, що у структурі покриттів розмір карбідів VC (d VC), отриманих
різними методами та з використанням різних пристроїв для їх реалізації, і їх

відкрита поруватість (ω) залежать від обраного методу. Найдрібніші карбіди

VC і найнижчу відкриту поруватість покриттям забезпечив PSCDV метод, за

якого температура потоку розплавлених часточок порошкової суміші була

найвищою 15000ºС (рис. 4.20). Тоді як за використання високошвидкісного

газополуменевого методу ці структурні характеристики покриттів (розміри

карбідів VC і відкрита поруватість) залежали ще й від обраного типу пальника і

змінювалися за наступною закономірністю: чим вища температура напилених

краплин, то менші за розмірами карбіди VC у структурі покриття.
