Page 85 - УДК

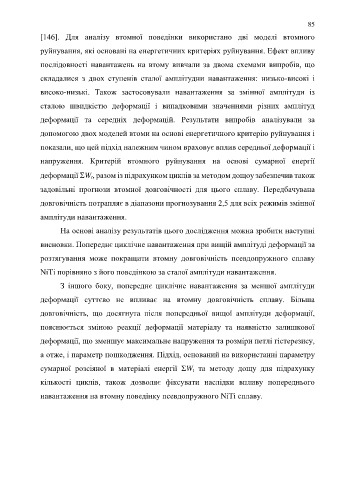

85

[146]. Для аналізу втомної поведінки використано дві моделі втомного

руйнування, які основані на енергетичних критеріях руйнування. Ефект впливу

послідовності навантажень на втому вивчали за двома схемами випробів, що

складалися з двох ступенів сталої амплітудни навантаження: низько-високі і

високо-низькі. Також застосовували навантаження за змінної амплітуди із

сталою швидкістю деформації і випадковими значеннями різних амплітуд

деформації та середніх деформацій. Результати випробів аналізували за

допомогою двох моделей втоми на основі енергетичного критерію руйнування і

показали, що цей підхід належним чином враховує вплив середньої деформації і

напруження. Критерій втомного руйнування на основі сумарної енергії

деформації W t, разом із підрахунком циклів за методом дощоу забезпечив також
задовільні прогнози втомної довговічності для цього сплаву. Передбачувана

довговічність потрапляє в діапазони прогнозування 2,5 для всіх режимів змінної

амплітуди навантаження.

На основі аналізу результатів цього дослідження можна зробити наступні

висновки. Попереднє циклічне навантаження при вищій амплітуді деформації за

розтягування може покращити втомну довговічність псевдопружного сплаву

NiTi порівняно з його поведінкою за сталої амплітуди навантаження.

З іншого боку, попереднє циклічне навантаження за меншої амплітуди

деформації суттєво не впливає на втомну довговічність сплаву. Більша

довговічність, що досягнута після попередньої вищої амплітуди деформації,

пояснюється зміною реакції деформації матеріалу та наявністю залишкової

деформації, що зменшує максимальне напруження та розміри петлі гістерезису,

а отже, і параметр пошкодження. Підхід, оснований на використанні параметру

сумарної розсіяної в матеріалі енергії ΣW t та методу дощу для підрахунку

кількості циклів, також дозволяє фіксувати наслідки впливу попереднього

навантаження на втомну поведінку псевдопружного NiTi сплаву.
