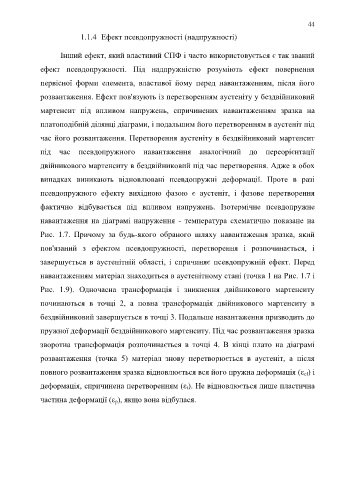

1.1.4 Ефект псевдопружності (надпружності)

Інший ефект, який властивий СПФ і часто використовується є так званий

ефект псевдопружності. Під надпружністю розуміють ефект повернення

первісної форми елемента, властивої йому перед навантаженням, після його

розвантаження. Ефект пов'язують із перетворенням аустеніту у бездвійниковий

мартенсит під впливом напружень, спричинених навантаженням зразка на

платоподібній ділянці діаграми, і подальшим його перетворенням в аустеніт під

час його розвантаження. Перетворення аустеніту в бездвійниковий мартенсит

під час псевдопружного навантаження аналогічний до переорієнтації

двійникового мартенситу в бездвійниковий під час перетворення. Адже в обох

випадках виникають відновлювані псевдопружні деформації. Проте в разі

псевдопружного ефекту вихідною фазою є аустеніт, і фазове перетворення

фактично відбувається під впливом напружень. Ізотермічне псевдопружне

навантаження на діаграмі напруження - температура схематично показане на

Рис. 1.7. Причому за будь-якого обраного шляху навантаження зразка, який

пов'язаний з ефектом псевдопружності, перетворення і розпочинається, і

завершується в аустенітній області, і спричиняє псевдопружній ефект. Перед

навантаженням матеріал знаходиться в аустенітному стані (точка 1 на Рис. 1.7 і
Рис. 1.9). Одночасна трансформація і зникнення двійникового мартенситу

починаються в точці 2, а повна трансформація двійникового мартенситу в
бездвійниковий завершується в точці 3. Подальше навантаження призводить до

пружної деформації бездвійникового мартенситу. Під час розвантаження зразка
зворотна трансформація розпочинається в точці 4. В кінці плато на діаграмі

розвантаження (точка 5) матеріал знову перетворюється в аустеніт, а після

повного розвантаження зразка відновлюється вся його пружна деформація (ε el) і

деформація, спричинена перетворенням (ε t). Не відновлюється лише пластична

частина деформації (ε p), якщо вона відбулася.
