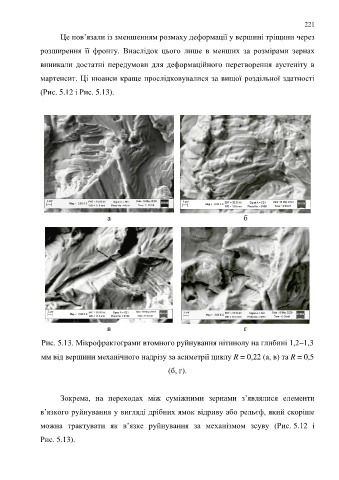

Page 221 - УДК

221

Це пов’язали із зменшенням розмаху деформації у вершині тріщини через

розширення її фронту. Внаслідок цього лише в менших за розмірами зернах

виникали достатні передумови для деформаційного перетворення аустеніту в

мартенсит. Ці нюанси краще прослідковувалися за вищої роздільної здатності

(Рис. 5.12 і Рис. 5.13).

а б

в г

Рис. 5.13. Мікрофрактограми втомного руйнування нітинолу на глибині 1,21,3

мм від вершини механічного надрізу за асиметрії циклу R = 0,22 (а, в) та R = 0,5

(б, г).

Зокрема, на переходах між суміжними зернами з’являлися елементи

в’язкого руйнування у вигляді дрібних ямок відриву або рельєф, який скоріше

можна трактувати як в’язке руйнування за механізмом зсуву (Рис. 5.12 і

Рис. 5.13).
