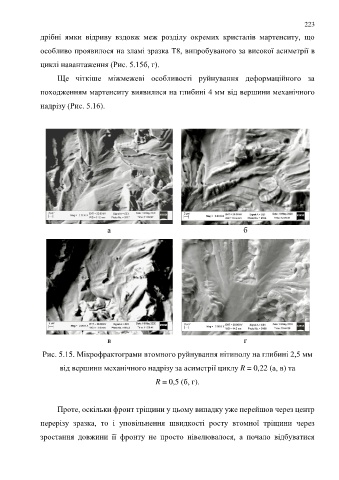

Page 223 - УДК
P. 223
223
дрібні ямки відриву вздовж меж розділу окремих кристалів мартенситу, що
особливо проявилося на зламі зразка Т8, випробуваного за високої асиметрії в
циклі навантаження (Рис. 5.15б, г).
Ще чіткіше міжмежеві особливості руйнування деформаційного за
походженням мартенситу виявилися на глибині 4 мм від вершини механічного
надрізу (Рис. 5.16).
а б
в г
Рис. 5.15. Мікрофрактограми втомного руйнування нітинолу на глибині 2,5 мм
від вершини механічного надрізу за асиметрії циклу R = 0,22 (а, в) та
R = 0,5 (б, г).
Проте, оскільки фронт тріщини у цьому випадку уже перейшов через центр
перерізу зразка, то і уповільнення швидкості росту втомної тріщини через
зростання довжини її фронту не просто нівелювалося, а почало відбуватися
