Page 224 - УДК

224

пришвидшення її росту внаслідок поступового зменшення довжини цього

фронту. Як результат, через зростання розмаху деформації матеріалу у вершині

тріщини на зламі з’являлася все більша кількість великих за розмірами зерен з

довгими фасетками квазівідколу вздовж суміжних кристалів мартенситу

(Рис. 5.16б, в).

а б

в г

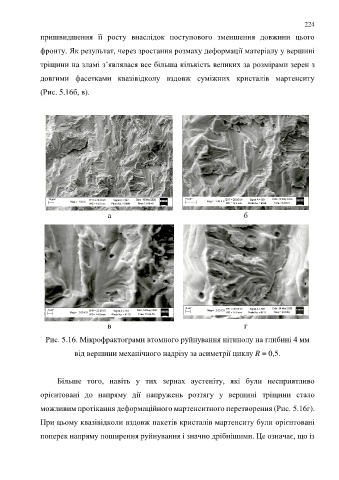

Рис. 5.16. Мікрофрактограми втомного руйнування нітинолу на глибині 4 мм
від вершини механічного надрізу за асиметрії циклу R = 0,5.

Більше того, навіть у тих зернах аустеніту, які були несприятливо

орієнтовані до напряму дії напружень розтягу у вершині тріщини стало
можливим протікання деформаційного мартенситного перетворення (Рис. 5.16г).

При цьому квазівідколи вздовж пакетів кристалів мартенситу були орієнтовані

поперек напряму поширення руйнування і значно дрібнішими. Це означає, що із
