226

нагадували втомні боріздки (Рис. 5.18б, г). Оскільки крок боріздок за циклічного

навантаження звикло пов’язують із підростанням тріщини в кожному із циклів

навантаження, то оціночно можна було б говорити про швидкість росту тріщини

-6
в нітинолі на цьому етапі її росту (1…2) мкм/цикл, або (1…2)·10 м/цикл.

а б

в г

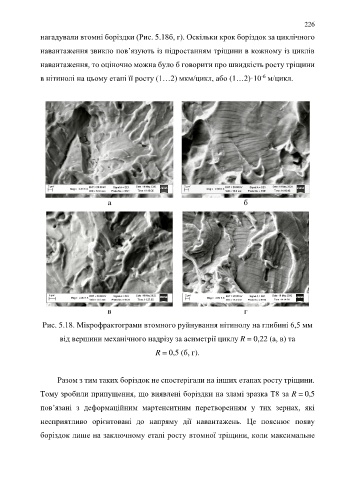

Рис. 5.18. Мікрофрактограми втомного руйнування нітинолу на глибині 6,5 мм

від вершини механічного надрізу за асиметрії циклу R = 0,22 (а, в) та

R = 0,5 (б, г).

Разом з тим таких боріздок не спостерігали на інших етапах росту тріщини.

Тому зробили припущення, що виявлені боріздки на зламі зразка Т8 за R = 0,5

пов’язані з деформаційним мартенситним перетворенням у тих зернах, які

несприятливо орієнтовані до напряму дії навантажень. Це пояснює появу

боріздок лише на заключному етапі росту втомної тріщини, коли максимальне
