Page 48 - Microsoft Word - Дисертація_Винар_end

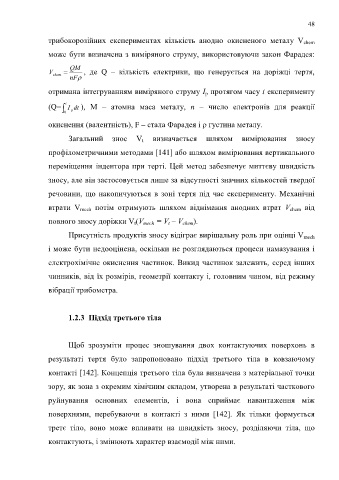

48

трибокорозійних експериментах кількість анодно окисненого металу V chem

може бути визначена з виміряного струму, використовуючи закон Фарадея:

QM
V  , де Q – кількість електрики, що генерується на доріжці тертя,
chem
nF 
отримана інтегруванням виміряного струму I p протягом часу t експерименту

t
(Q=  I dt ), М – атомна маса металу, n – число електронів для реакції
0 p

окиснення (валентність), F – стала Фарадея і  густина металу.

Загальний знос V t визначається шляхом вимірювання зносу

профілометричними методами [141] або шляхом вимірювання вертикального

переміщення індентора при терті. Цей метод забезпечує миттєву швидкість

зносу, але він застосовується лише за відсутності значних кількостей твердої

речовини, що накопичуються в зоні тертя під час експерименту. Механічні

втрати V mech потім отримують шляхом віднімання анодних втрат V chem від

повного зносу доріжки V t(V mech = V t – V chem).

Присутність продуктів зносу відіграє вирішальну роль при оцінці V mech

і може бути недооцінена, оскільки не розглядаються процеси намазування і

електрохімічне окиснення частинок. Викид частинок залежить, серед інших

чинників, від їх розмірів, геометрії контакту і, головним чином, від режиму

вібрації трибометра.

1.2.3 Підхід третього тіла

Щоб зрозуміти процес зношування двох контактуючих поверхонь в

результаті тертя було запропоновано підхід третього тіла в ковзаючому

контакті [142]. Концепція третього тіла була визначена з матеріальної точки

зору, як зона з окремим хімічним складом, утворена в результаті часткового

руйнування основних елементів, і вона сприймає навантаження між

поверхнями, перебуваючи в контакті з ними [142]. Як тільки формується

третє тіло, воно може впливати на швидкість зносу, розділяючи тіла, що

контактують, і змінюють характер взаємодії між ними.
