Page 47 - Microsoft Word - Дисертація_Винар_end

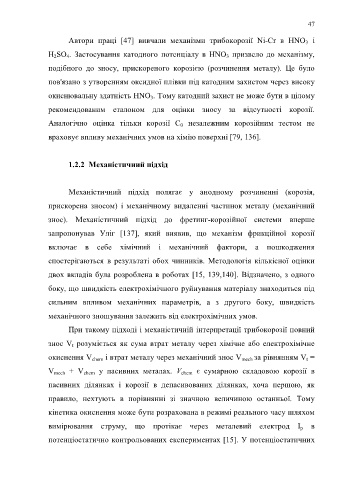

47

Автори праці [47] вивчали механізми трибокорозії Ni-Cr в HNO 3 і

H 2SO 4. Застосування катодного потенціалу в HNO 3 призвело до механізму,

подібного до зносу, прискореного корозією (розчинення металу). Це було

пов'язано з утворенням оксидної плівки під катодним захистом через високу

окиснювальну здатність HNO 3. Тому катодний захист не може бути в цілому

рекомендованим еталоном для оцінки зносу за відсутності корозії.

Аналогічно оцінка тільки корозії С 0 незалежним корозійним тестом не

враховує впливу механічних умов на хімію поверхні [79, 136].

1.2.2 Механістичний підхід

Механістичний підхід полягає у анодному розчиненні (корозія,

прискорена зносом) і механічному видаленні частинок металу (механічний

знос). Механістичний підхід до фретинг-корозійної системи вперше
запропонував Уліг [137], який виявив, що механізм фрикційної корозії

включає в себе хімічний і механічний фактори, а пошкодження
спостерігаються в результаті обох чинників. Методологія кількісної оцінки

двох вкладів була розроблена в роботах [15, 139,140]. Відзначено, з одного

боку, що швидкість електрохімічного руйнування матеріалу знаходиться під

сильним впливом механічних параметрів, а з другого боку, швидкість

механічного зношування залежить від електрохімічних умов.

При такому підході і механістичній інтерпретації трибокорозії повний

знос V t розуміється як сума втрат металу через хімічне або електрохімічне

окиснення V chem і втрат металу через механічний знос V mech за рівнянням V t =

V mech + V chem у пасивних металах. V chem є сумарною складовою корозії в

пасивних ділянках і корозії в депасивованих ділянках, хоча першою, як

правило, нехтують в порівнянні зі значною величиною останньої. Тому

кінетика окиснення може бути розрахована в режимі реального часу шляхом

вимірювання струму, що протікає через металевий електрод I p в

потенціостатично контрольованих експериментах [15]. У потенціостатичних
