Page 53 - Microsoft Word - Дисертація_Винар_end

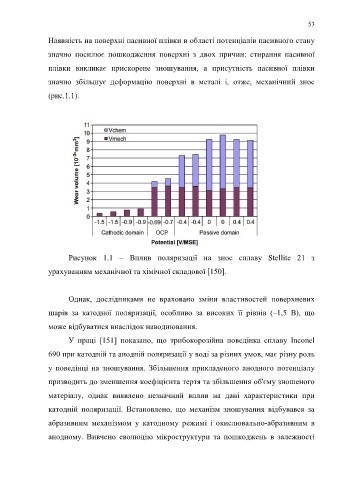

53

Наявність на поверхні пасивної плівки в області потенціалів пасивного стану

значно посилює пошкодження поверхні з двох причин: стирання пасивної

плівки викликає прискорене зношування, а присутність пасивної плівки

значно збільшує деформацію поверхні в металі і, отже, механічний знос

(рис.1.1).

Рисунок 1.1 – Вплив поляризації на знос сплаву Stellite 21 з

урахуванням механічної та хімічної складової [150].

Однак, дослідниками не враховано зміни властивостей поверхневих

шарів за катодної поляризації, особливо за високих її рівнів (–1,5 В), що

може відбуватися внаслідок наводнювання.

У праці [151] показано, що трибокорозійна поведінка сплаву Inconel

690 при катодній та анодній поляризації у воді за різних умов, має різну роль

у поведінці на зношування. Збільшення прикладеного анодного потенціалу

призводить до зменшення коефіцієнта тертя та збільшення об'єму зношеного

матеріалу, однак виявлено незначний вплив на дані характеристики при

катодній поляризації. Встановлено, що механізм зношування відбувався за

абразивним механізмом у катодному режимі і окислювально-абразивним в

анодному. Вивчено еволюцію мікроструктури та пошкоджень в залежності
