Page 82 - Дисертаця Венгринюк

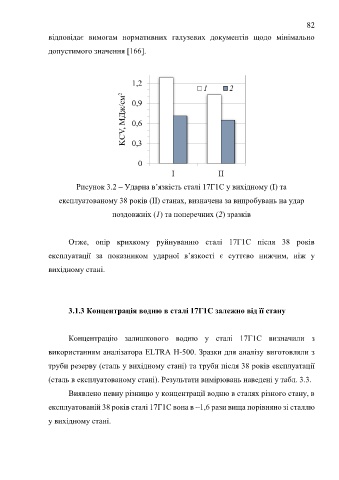

82

відповідає вимогам нормативних галузевих документів щодо мінімально

допустимого значення [166].

Рисунок 3.2 – Ударна в’язкість сталі 17Г1С у вихідному (І) та

експлуатованому 38 років (ІІ) станах, визначена за випробувань на удар

поздовжніх (1) та поперечних (2) зразків

Отже, опір крихкому руйнуванню сталі 17Г1С після 38 років

експлуатації за показником ударної в’язкості є суттєво нижчим, ніж у

вихідному стані.

3.1.3 Концентрація водню в сталі 17Г1С залежно від її стану

Концентрацію залишкового водню у сталі 17Г1С визначили з

використанням аналізатора ELTRA H-500. Зразки для аналізу виготовляли з

труби резерву (сталь у вихідному стані) та труби після 38 років експлуатації

(сталь в експлуатованому стані). Результати вимірювань наведені у табл. 3.3.

Виявлено певну різницю у концентрації водню в сталях різного стану, в

експлуатованій 38 років сталі 17Г1С вона в ~1,6 рази вища порівняно зі сталлю

у вихідному стані.
