Page 81 - Дисертаця Венгринюк

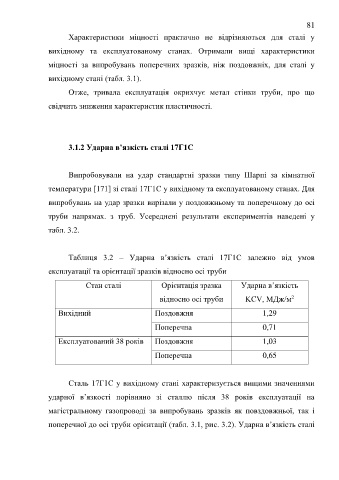

81

Характеристики міцності практично не відрізняються для сталі у

вихідному та експлуатованому станах. Отримали вищі характеристики

міцності за випробувань поперечних зразків, ніж поздовжніх, для сталі у

вихідному стані (табл. 3.1).

Отже, тривала експлуатація окрихчує метал стінки труби, про що

свідчить зниження характеристик пластичності.

3.1.2 Ударна в’язкість сталі 17Г1С

Випробовували на удар стандартні зразки типу Шарпі за кімнатної

температури [171] зі сталі 17Г1С у вихідному та експлуатованому станах. Для

випробувань на удар зразки вирізали у поздовжньому та поперечному до осі

труби напрямах. з труб. Усереднені результати експериментів наведені у

табл. 3.2.

Таблиця 3.2 – Ударна в’язкість сталі 17Г1С залежно від умов
експлуатації та орієнтації зразків відносно осі труби

Стан сталі Орієнтація зразка Ударна в’язкість
2
відносно осі труби KCV, МДж/м

Вихідний Поздовжня 1,29

Поперечна 0,71

Експлуатований 38 років Поздовжня 1,03

Поперечна 0,65

Сталь 17Г1С у вихідному стані характеризується вищими значеннями

ударної в’язкості порівняно зі сталлю після 38 років експлуатації на

магістральному газопроводі за випробувань зразків як повздовжньої, так і

поперечної до осі труби орієнтації (табл. 3.1, рис. 3.2). Ударна в’язкість сталі
