Мікроструктура металу труб на відстані 0,5 км від станції катодного
захисту ферито-перлітна, розмір зерна відповідає 6-7 балам згідно з ГОСТ
5639-82, строкатість структури 1-2 бали за шкалою 3Б відповідно до
ГОСТ5640-68, видманштет 1 бал за шкалою 4А згідно з ГОСТ 5640-68
(рис. 3.7).
а
б

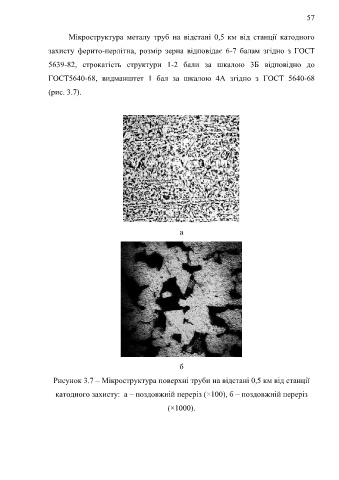

Рисунок 3.7 – Мікроструктура поверхні труби на відстані 0,5 км від станції
катодного захисту: а – поздовжній переріз (×100), б – поздовжній переріз
(×1000).
