Page 55 - Dys_Usov 2021
P. 55
55
Виявлено, що в досліджених зразках металу стану поставки
трубопроводу зі сталі 20 розмір зерна відповідав 9-10 балам відповідно до
ГОСТ 5639. Перліт зернистий, форма перліту відповідає 3–4 балам за
шкалою 2 згідно з ГОСТ 8233 (рис. 3.4.).
а
б

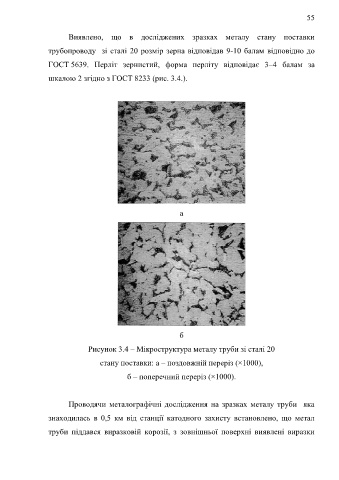

Рисунок 3.4 – Мікроструктура металу труби зі сталі 20
стану поставки: а – поздовжній переріз (×1000),
б – поперечний переріз (×1000).
Проводячи металографічні дослідження на зразках металу труби яка
знаходилась в 0,5 км від станції катодного захисту встановлено, що метал
труби піддався виразковій корозії, з зовнішньої поверхні виявлені виразки
