56
діаметром до 10,0 мм, глибиною до 2,0 мм, присутня забрудненість різними
неметалевими включеннями: оксиди точкові 1 бал, сульфіди 2 бали
відповідно до ГОСТ 1778-70 (рис. 3.5.).

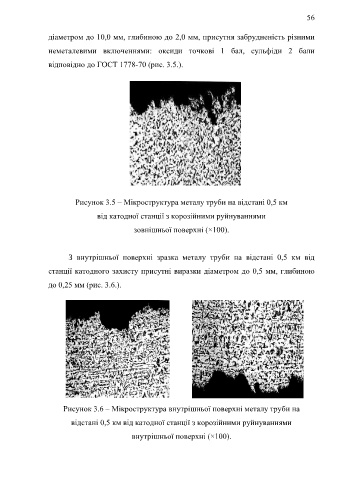

Рисунок 3.5 – Мікроструктура металу труби на відстані 0,5 км
від катодної станції з корозійними руйнуваннями
зовнішньої поверхні (×100).
З внутрішньої поверхні зразка металу труби на відстані 0,5 км від
станції катодного захисту присутні виразки діаметром до 0,5 мм, глибиною
до 0,25 мм (рис. 3.6.).
Рисунок 3.6 – Мікроструктура внутрішньої поверхні металу труби на
відстані 0,5 км від катодної станції з корозійними руйнуваннями
внутрішньої поверхні (×100).
