Page 52 - Dys_Usov 2021

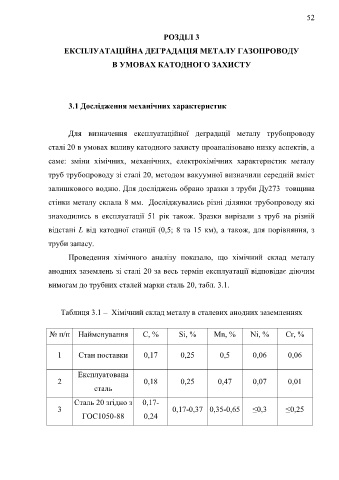

52

РОЗДІЛ 3
ЕКСПЛУАТАЦІЙНА ДЕГРАДАЦІЯ МЕТАЛУ ГАЗОПРОВОДУ

В УМОВАХ КАТОДНОГО ЗАХИСТУ

3.1 Дослідження механічних характеристик

Для визначення експлуатаційної деградації металу трубопроводу

сталі 20 в умовах впливу катодного захисту проаналізовано низку аспектів, а

саме: зміни хімічних, механічних, електрохімічних характеристик металу

труб трубопроводу зі сталі 20, методом вакуумної визначили середній вміст

залишкового водню. Для досліджень обрано зразки з труби Ду273 товщина

стінки металу склала 8 мм. Досліджувались різні ділянки трубопроводу які

знаходились в експлуатації 51 рік також. Зразки вирізали з труб на різній

відстані L від катодної станції (0,5; 8 та 15 км), а також, для порівняння, з

труби запасу.
Проведення хімічного аналізу показало, що хімічний склад металу

анодних заземлень зі сталі 20 за весь термін експлуатації відповідає діючим

вимогам до трубних сталей марки сталь 20, табл. 3.1.

Таблиця 3.1 – Хімічний склад металу в сталевих анодних заземленнях

№ п/п Найменування С, % Si, % Mn, % Ni, % Cr, %

1 Стан поставки 0,17 0,25 0,5 0,06 0,06

Експлуатована
2 0,18 0,25 0,47 0,07 0,01
сталь

Сталь 20 згідно з 0,17-
3 0,17-0,37 0,35-0,65 ≤0,3 ≤0,25
ГОС1050-88 0,24
