P. 58
58
Процентний склад перліт/ферит в металі труби на відстані 0,5 км від
станції катодного захисту склав в процентному відношенні 20/80
за шкалою 7 відповідно до ГОСТ 8233, перліт пластинчастий, форма перліту
відповідає 5-6 балу за шкалою 1 згідно з ГОСТ8233, на границях феритних
зерен спостерігаються поодинокі прошарки цементиту (рис. 3.8).
а
б

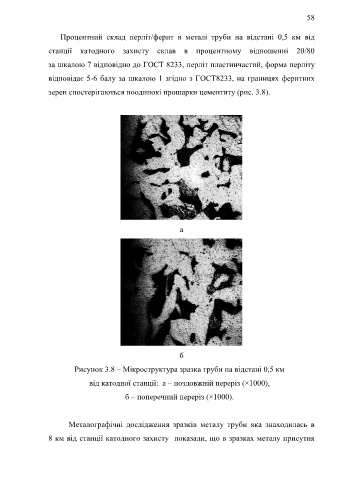

Рисунок 3.8 – Мікроструктура зразка труби на відстані 0,5 км
від катодної станції: а – поздовжній переріз (×1000),
б – поперечний переріз (×1000).
Металографічні дослідження зразків металу труби яка знаходилась в
8 км від станції катодного захисту показали, що в зразках металу присутня
