59
забрудненість різними неметалевими включеннями: оксиди точкові 2 бали,
силікати 1 бал згідно з ГОСТ 1778-70, присутність неметалевих включень в
зразках металу труби може свідчити про незадовільний стан захисного
ізоляційного покриття на даній ділянці трубопроводу, зовнішня поверхня має
виразки та пітінги глибиною до 0,4 мм (рис. 3.9).

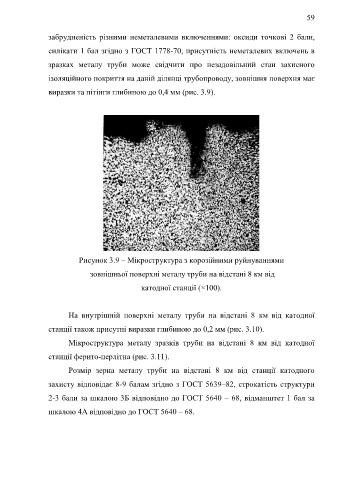

Рисунок 3.9 – Мікроструктура з корозійними руйнуваннями
зовнішньої поверхні металу труби на відстані 8 км від
катодної станції (×100).
На внутрішній поверхні металу труби на відстані 8 км від катодної
станції також присутні виразки глибиною до 0,2 мм (рис. 3.10).
Мікроструктура металу зразків труби на відстані 8 км від катодної
станції ферито-перлітна (рис. 3.11).
Розмір зерна металу труби на відстані 8 км від станції катодного
захисту відповідає 8-9 балам згідно з ГОСТ 5639–82, строкатість структури
2-3 бали за шкалою 3Б відповідно до ГОСТ 5640 – 68, відманштет 1 бал за
шкалою 4А відповідно до ГОСТ 5640 – 68.
