При проведені металографічних досліджень зразків стану поставки
метал труб зі сталі 20 мав ферито-перлітну мікроструктуру, за шкалою 7
згідно з ГОСТ 8233. Відсоткове співвідношення перліт/ферит металу
трубопроводу зі сталі 20 складав 35/65 (рис. 3.3.).
а
б

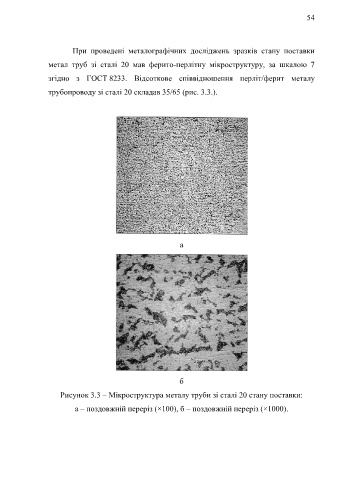

Рисунок 3.3 – Мікроструктура металу труби зі сталі 20 стану поставки:
а – поздовжній переріз (×100), б – поздовжній переріз (×1000).
