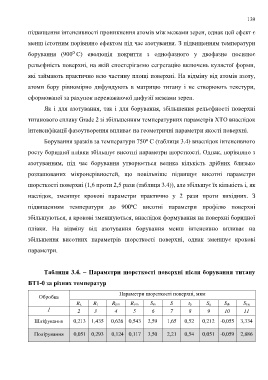

Page 139 - Стасишин Дисертація

139

підвищення інтенсивності проникнення атомів між межами зерен, однак цей ефект є

менш істотним порівняно ефектом під час азотування. З підвищенням температури

0
борування (900 С) еволюція покриття з однофазного у двофазне посилює
рельєфність поверхні, на якій спостерігаємо сегрегацію включень кулястої форми,

які займають практично всю частину площі поверхні. На відміну від атомів азоту,

атоми бору рівномірно дифундують в матрицю титану і не створюють текстури,

сформованої за рахунок переважаючої дифузії межами зерен.

Як і для азотування, так і для борування, збільшення рельєфності поверхні

титанового сплаву Grade 2 зі збільшенням температурних параметрів ХТО внаслідок

інтенсифікації фазоутворення впливає на геометричні параметри якості поверхні.

Борування зразків за температури 750⁰ С (таблиця 3.4) внаслідок інтенсивного

росту боридної плівки збільшує висотні параметри шорсткості. Однак, порівняно з

азотуванням, під час борування утворюється велика кількість дрібних близько

розташованих мікронерівностей, що повільніше підвищує висотні параметри

шорсткості поверхні (1,6 проти 2,5 рази (таблиця 3.4)), але збільшує їх кількість і, як

наслідок, зменшує крокові параметри практично у 2 рази проти вихідних. З

підвищенням температури до 900⁰С висотні параметри профілю поверхні

збільшуються, а крокові зменшуються, внаслідок формування на поверхні боридної

плівки. На відміну від азотування борування менш інтенсивно впливає на

збільшення висотних параметрів шорсткості поверхні, однак зменшує крокові

параметри.

Таблиця 3.4. – Параметри шорсткості поверхні після борування титану

ВТ1-0 за різних температур

Параметри шорсткості поверхні, мкм
Обробка
Ra Rt Rpm Rvm Sm S tp Sa Ssk Sku
1 2 3 4 5 6 7 8 9 10 11

Шліфування 0,213 1,435 0,626 0,543 2,59 1,65 0,52 0,212 -0,055 3,334

Полірування 0,051 0,293 0,124 0,117 3,50 2,21 0,54 0,051 -0,059 2,886
