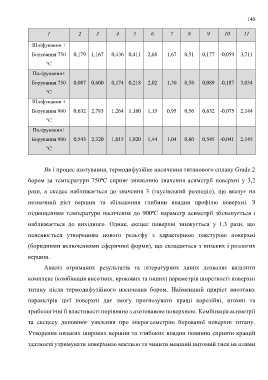

Page 140 - Стасишин Дисертація

140

1 2 3 4 5 6 7 8 9 10 11

Шліфування +
Борування 750 0,179 1,167 0,436 0,411 2,68 1,67 0,51 0,177 -0,059 3,711

°С

Полірування+
Борування 750 0,087 0,600 0,174 0,218 2,02 1,30 0,58 0,089 -0,187 3,034

°С
Шліфування +

Борування 900 0,632 2,783 1,264 1,180 1,15 0,95 0,56 0,632 -0,075 2,144
°С

Полірування+

Борування 900 0,543 2,320 1,015 1,020 1,44 1,04 0,60 0,545 -0,041 2,145
°С

Як і процес азотування, термодифузійне насичення титанового сплаву Grade 2

бором за температури 750⁰С сприяє зниженню значення асиметрії поверхні у 3,2

рази, а ексцес наближається до значення 3 (гаусівський розподіл), що вказує на

незначний ріст вершин та збільшення глибини впадин профілю поверхні. З

підвищенням температури насичення до 900⁰С параметр асиметрії збільшується і

наближається до вихідного. Однак, ексцес поверхні знижується у 1,3 рази, що

пояснюється утворенням нового рельєфу з характерною текстурою поверхні

(боридними включеннями сферичної форми), що складається з низьких і розлогих

вершин.

Аналіз отриманих результатів та літературних даних дозволяє виділити

комплекс (комбінація висотних, крокових та інших) параметрів шорсткості поверхні

титану після термодифузійного насичення бором. Найменший приріст висотних

параметрів цієї поверхні дає змогу прогнозувати кращі корозійні, втомні та

трибологічні її властивості порівняно з азотованою поверхнею. Комбінація асиметрії

та ексцесу доповнює уявлення про мікрогеометрію борованої поверхні титану.

Утворення низьких широких вершин та глибоких впадин повинно сприяти кращій

здатності утримувати поверхнею мастило та чинити менший питомий тиск на плями
