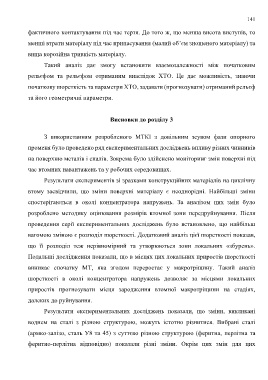

Page 141 - Стасишин Дисертація

141

фактичного контактування під час тертя. До того ж, що менша висота виступів, то

менші втрати матеріалу під час припасування (малий об’єм зношеного матеріалу) та

вища корозійна тривкість матеріалу.

Такий аналіз дає змогу встановити взаємозалежності між початковим

рельєфом та рельєфом отриманим внаслідок ХТО. Це дає можливість, знаючи

початкову шорсткість та параметри ХТО, задавати (прогнозувати) отриманий рельєф

та його геометричні параметри.

Висновки до розділу 3

З використанням розробленого МТКІ з довільним зсувом фази опорного

променя було проведено ряд експериментальних досліджень впливу різних чинників

на поверхню металів і спалів. Зокрема було здійснено моніторинг змін поверхні під

час втомних навантажень та у робочих середовищах.

Результати експериментів зі зразками конструкційних матеріалів на циклічну

втому засвідчили, що зміни поверхні матеріалу є неоднорідні. Найбільші зміни

спостерігаються в околі концентратора напружень. За аналізом цих змін було

розроблено методику оцінювання розмірів втомної зони передруйнування. Після

проведення серії експериментальних досліджень було встановлено, що найбільш

вагомою зміною є розподіл шорсткості. Додатковий аналіз цієї шорсткості показав,

що її розподіл теж нерівномірний та утворюються зони локальних «збурень».

Подальші дослідження показали, що в місцях цих локальних приростів шорсткості

виникає спочатку МТ, яка згодом переростає у макротріщину. Такий аналіз

шорсткості в околі концентратора напружень дозволяє за місцями локальних

приростів прогнозувати місця зародження втомної макротріщини на стадіях,

далеких до руйнування.

Результати експериментальних досліджень показали, що зміни, викликані

воднем на сталі з різною структурою, можуть істотно різнитися. Вибрані сталі

(армко-залізо, сталь У8 та 45) з суттєво різною структурою (феритна, перлітна та

феритно-перлітна відповідно) показали різні зміни. Окрім цих змін для цих
