P. 133
133
п’єзокераміки) з блоком керування, цифрова відеокамера, тримач зразків та
персональний комп’ютер. Лазерний промінь розширювався до розмірів, що
перевищували розміри ділянки спостереження поверхні зразка. Інтерферограми
ділянок спостереження реєстрували за допомогою відеокамери. За
інтерферограмами поверхонь відтворювали їх рельєф на ділянці спостереження
2
вихідних зразків та після їх ХТО. Розмір ділянки спостереження 1,9×2,4 мм , а
кількість точок розділення на її оцифрованій інтерферограмі – 1024×768 пікселів,
(що відповідає розміру матриці відеосенсора) тобто рельєф ділянки спостереження
відтворювали з розділенням 2,4 мкм.
В результаті азотування на поверхні формується щільна, добре зчеплена з
матрицею нітридна плівка. Забарвлення та відбиваюча здатність нітридної поверхні
різна, в залежності від температурних режимів обробки. За температури 750⁰С
(рис. 3.37,а) поверхня – блискуча світло-сіра із золотистим відтінком, а зі
збільшенням температури до 900⁰С (рис 3.37,б) стає матовою з темно-золотистим
відтінком.
а б

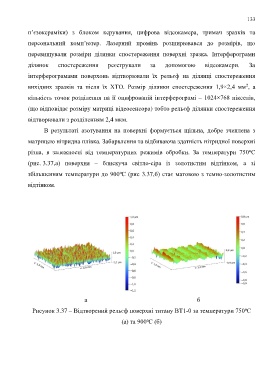

Рисунок 3.37 – Відтворений рельєф поверхні титану ВТ1-0 за температури 750⁰С
(а) та 900⁰С (б)
