128

(а)

(б)

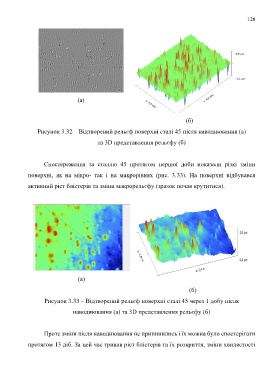

Рисунок 3.32 – Відтворений рельєф поверхні сталі 45 після наводнювання (а)

та 3D представлення рельєфу (б)

Спостереження за сталлю 45 протягом першої доби показали різкі зміни

поверхні, як на мікро- так і на макрорівнях (рис. 3.33). На поверхні відбувався
активний ріст блістерів та зміни макрорельєфу (зразок почав крутитися).

(а)

(б)

Рисунок 3.33 – Відтворений рельєф поверхні сталі 45 через 1 добу після

наводнювання (а) та 3D представлення рельєфу (б)

Проте зміни після наводнювання не припинились і їх можна було спостерігати

протягом 13 діб. За цей час тривав ріст блістерів та їх розкриття, зміни хвилястості
