130

(а) (б)

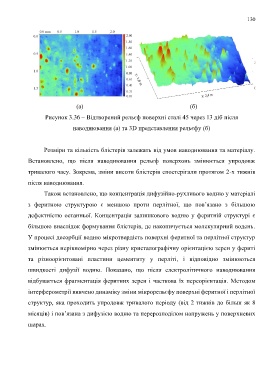

Рисунок 3.36 – Відтворений рельєф поверхні сталі 45 через 13 діб після
наводнювання (а) та 3D представлення рельєфу (б)

Розміри та кількість блістерів залежать від умов наводнювання та матеріалу.

Встановлено, що після наводнювання рельєф поверхонь змінюється упродовж

тривалого часу. Зокрема, зміни висоти блістерів спостерігали протягом 2-х тижнів

після наводнювання.

Також встановлено, що концентрація дифузійно-рухливого водню у матеріалі

з феритною структурою є меншою проти перлітної, що пов’язано з більшою

дефектністю останньої. Концентрація залишкового водню у феритній структурі є

більшою внаслідок формування блістерів, де накопичується молекулярний водень.

У процесі десорбції водню мікротвердість поверхні феритної та перлітної структур

змінюється нерівномірно через різну кристалографічну орієнтацією зерен у фериті

та різноорієнтовані пластини цементиту у перліті, і відповідно змінюються

швидкості дифузії водню. Показано, що після електролітичного наводнювання

відбувається фрагментація феритних зерен і часткова їх переорієнтація. Методом

інтерферометрії вивчено динаміку зміни мікрорельєфу поверхні феритної і перлітної

структур, яка проходить упродовж тривалого періоду (від 2 тижнів до більш як 8

місяців) і пов’язана з дифузією водню та перерозподілом напружень у поверхневих

шарах.
