100

в зразку дослідити більш детально зміну шорсткості поверхні, то можна побачити

таку залежність, що шорсткість змінюється нерівномірно по всій області. За зміною

шорсткості розрізняють дві зони: перша зона підвищеної шорсткості – втомна зона

передруйнування (ВЗП), та друга – з незначними змінами на відміну від решти зразка

– пластична зона (рис. 3.11).

d* Циклічна пластична зона
Виріз Plastic Zone
Монотона
y
циклічна
Δσy (0)
зона

Δσ*y
ВЗП

Профіль поверхні вздовж
d*
x
ρ

x
d*

Край
вирізу Максимум шорсткості рельєфу
поверхні відповідає ВЗП

Границя ВЗП

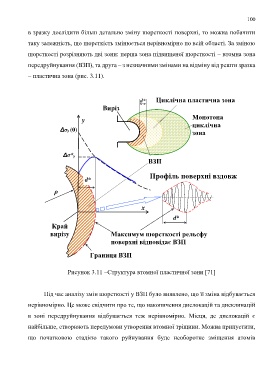

Рисунок 3.11 –Структура втомної пластичної зони [71]

Під час аналізу змін шорсткості у ВЗП було виявлено, що її зміна відбувається

нерівномірно. Це може свідчити про те, що накопичення дислокацій та дисклинацій

в зоні передруйнування відбувається теж нерівномірно. Місця, де дислокацій є

найбільше, створюють передумови утворення втомної тріщини. Можна припустити,
що початковою стадією такого руйнування буде необоротне зміщення атомів
