96

а б

в г

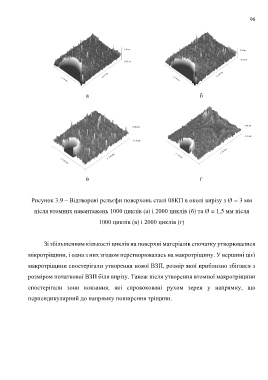

Рисунок 3.9 – Відтворені рельєфи поверхонь сталі 08КП в околі вирізу з Ø = 3 мм

після втомних навантажень 1000 циклів (а) і 2000 циклів (б) та Ø = 1,5 мм після
1000 циклів (в) і 2000 циклів (г)

Зі збільшенням кількості циклів на поверхні матеріалів спочатку утворювалися

мікротріщини, і одна з них згодом перетворювалась на макротріщину. У вершині цієї

макротріщини спостерігали утворення нової ВЗП, розмір якої приблизно збігався з

розміром початкової ВЗП біля вирізу. Також після утворення втомної макротріщини

спостерігали зони ковзання, які спровоковані рухом зерен у напрямку, що

перпендикулярний до напрямку поширення тріщини.
