104

нерівностей рельєфу h(x,y) [105,133]. При цьому враховували формули (2.2) і (2.10),

за якими легко перейти від фазової мапи рельєфу шорсткості (нанорельєфу) до мапи

висот h(x,y).

Окрім визначення розмірів ВЗП було проведено ряд експериментальних

досліджень, щодо знаходження ймовірного місяця тріщини за локальними

максимумами шорсткості у ВЗП. Для цього було обрано рельєф поверхні

алюмінієвого сплаву В95Т за 1000 циклів (рис. 3. 13).

(а)

(б)

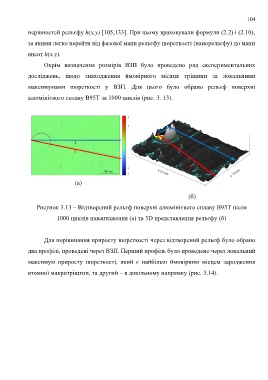

Рисунок 3.13 – Відтворений рельєф поверхні алюмінієвого сплаву В95Т після

1000 циклів навантаження (а) та 3D представлення рельєфу (б)

Для порівнняння приросту шорсткості через відтворений рельєф було обрано
два профілі, проведені через ВЗП. Перший профіль було проведено через локальний

максимум приросту шорсткості, який є найбільш ймовірним місцем зародження
втомної макротріщтни, та другий – в довільному напрямку (рис. 3.14).
