Page 97 - Стасишин Дисертація

97

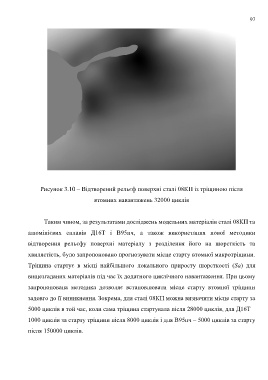

Рисунок 3.10 – Відтворений рельєф поверхні сталі 08КП із тріщиною після

втомних навантажень 32000 циклів

Таким чином, за результатами досліджень модельних матеріалів сталі 08КП та

алюмінієвих сплавів Д16Т і В95пч, а також використання нової методики
відтворення рельєфу поверхні матеріалу з розділення його на шорсткість та

хвилястість, було запропоновано прогнозувати місце старту втомної макротріщини.
Тріщина стартує в місці найбільшого локального приросту шорсткості (Sa) для

вищезгаданих матеріалів під час їх додатного циклічного навантаження. При цьому
запропонована методика дозволяє встановлювати місце старту втомної тріщини

задовго до її виникнення. Зокрема, для сталі 08КП можна визначити місце старту за

5000 циклів в той час, коли сама тріщина стартувала після 28000 циклів, для Д16Т –

1000 циклів за старту тріщини після 8000 циклів і для В95пч – 5000 циклів за старту

після 150000 циклів.
