Page 102 - Стасишин Дисертація

102

коефіцієнті асиметрії циклу R, реальне його значення невпинно зростає зі

збільшенням розмірів тріщини. Цей механізм представлено на рис. 3.12. Його можна

пояснити тим, що на додатному площа, яку навантажують та піддають напруженню

розтягу, зменшується зі збільшенням розмірів тріщини.

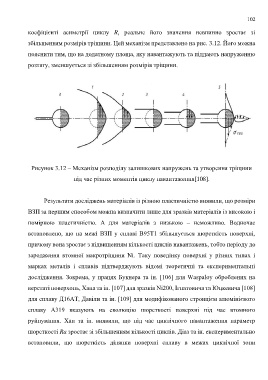

Рисунок 3.12 – Механізм розподілу залишкових напружень та утворення тріщини

під час різних моментів циклу навантаження[108].

Результати досліджень матеріалів із різною пластичністю виявили, що розміри

ВЗП за першим способом можна визначити лише для зразків матеріалів із високою і

помірною пластичністю. А для матеріалів з низькою – неможливо. Водночас

встановлено, що на межі ВЗП у сплаві В95Т1 збільшується шорсткість поверхні,

причому вона зростає з підвищенням кількості циклів навантажень, тобто періоду до

зародження втомної макротріщини Ni. Таку поведінку поверхні у різних типах і

марках металів і сплавів підтверджують відомі теоретичні та експериментальні

дослідження. Зокрема, у працях Букнера та ін. [106] для Waspaloy оброблених на

верстаті поверхонь, Хана та ін. [107] для зразків Ni200, Ігнатовича та Юцкевича [108]

для сплаву Д16АТ, Давіли та ін. [109] для модифікованого стронцієм алюмінієвого

сплаву А319 вказують на еволюцію шорсткості поверхні під час втомного

руйнування. Хан та ін. виявили, що під час циклічного навантаження параметр

шорсткості Ra зростає зі збільшенням кількості циклів. Діаз та ін. експериментально

встановили, що шорсткість ділянки поверхні сплаву в межах циклічної зони
