105

Профіль рельєфу за 1000
6E-08 Профіль рельєфу за 1000
циклів(1) циклів(2)

5E-08
1E-08

0

-4E-08
-5E-08
0 0,0005 0,001 0,0015 0,002 0 0,0005 0,001 0,0015 0,002
(а)
(б)

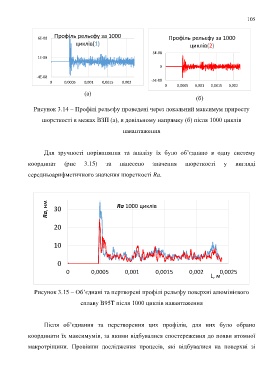

Рисунок 3.14 – Профілі рельєфу проведені через локальний максимум приросту

шорсткості в межах ВЗП (а), в довільному напрямку (б) після 1000 циклів

навантаження

Для зручності порівнняння та аналізу їх було об’єднано в одну систему

координат (рис 3.15) та нанесено значення шорсткості у вигляді

середньоарифметичного значення шорсткості Ra.

нм 30 Ra 1000 циклів
Ra,

20

10

0
0 0,0005 0,001 0,0015 0,002 0,0025
L, м

Рисунок 3.15 – Об’єднані та пертворені профілі рельєфу поверхні алюмінієвого

сплаву В95Т після 1000 циклів навантаження

Після об’єднання та перетворення цих профілів, для них було обрано

координати їх максимумів, за якими відбувалися спостереження до появи втомної

макротріщини. Провівши дослідження процесів, які відбувалися на поверхні зі
