95

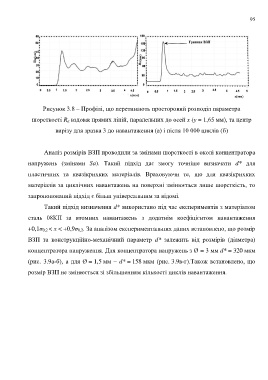

Рисунок 3.8 – Профілі, що перетинають просторовий розподіл параметра

шорсткості R a вздовж прямих ліній, паралельних до осей x (y = 1,65 мм), та центр

вирізу для зразка 3 до навантаження (a) і після 10 000 циклів (б)

Аналіз розмірів ВЗП проводили за змінами шорсткості в околі концентратора

напружень (змінами Sa). Такий підхід дає змогу точніше визначати d* для

пластичних та квазікрихких матеріалів. Враховуючи те, що для квазікрихких

матеріалів за циклічних навантажень на поверхні змінюється лише шорсткість, то

запропонований підхід є більш універсальним за відомі.

Такий підхід визначення d* використано під час експериментів з матеріалом

сталь 08КП за втомних навантажень з додатнім коефіцієнтом навантаження

+0,1σ 0,2 < х < +0,9σ 0,2. За аналізом експериментальних даних встановлено, що розмір

ВЗП та конструкційно-механічний параметр d* залежить від розмірів (діаметра)

концентратора напруження. Для концентратора напружень з Ø = 3 мм d* = 320 мкм

(рис. 3.9а-б), а для Ø = 1,5 мм – d* = 158 мкм (рис. 3.9в-г).Також встановлено, що

розмір ВЗП не змінюється зі збільшенням кількості циклів навантаження.
