Page 51 - dyser_Stankevych
P. 51

51

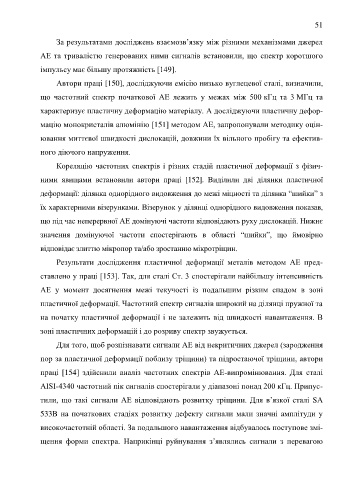

                     За результатами досліджень взаємозв’язку між різними механізмами джерел

               АЕ та тривалістю генерованих ними сигналів встановили, що  спектр коротшого

               імпульсу має більшу протяжність [149].

                     Автори праці [150], досліджуючи емісію низько вуглецевої сталі, визначили,

               що  частотний  спектр  початкової  АЕ  лежить  у  межах  між  500 кГц  та  3 МГц  та

               характеризує пластичну деформацію матеріалу. А досліджуючи пластичну дефор-

               мацію монокристалів алюмінію [151] методом АЕ, запропонували методику оцін-

               ювання миттєвої швидкості дислокацій, довжини їх вільного пробігу та ефектив-

               ного діючого напруження.

                     Кореляцію частотних спектрів і різних стадій пластичної деформації з фізич-

               ними  явищами  встановили  автори  праці  [152].  Виділили  дві  ділянки  пластичної

               деформації: ділянка однорідного видовження до межі міцності та ділянка “шийки” з

               їх характерними візерунками. Візерунок у ділянці однорідного видовження показав,


               що під час неперервної AE домінуючі частоти відповідають руху дислокацій. Нижнє
               значення  домінуючої  частоти  спостерігають  в  області  “шийки”,  що  ймовірно


               відповідає злиттю мікропор та/або зростанню мікротріщин.
                     Результати  дослідження  пластичної  деформації  металів  методом  АЕ  пред-


               ставлено у праці [153]. Так, для сталі Ст. 3 спостерігали найбільшу інтенсивність
               АЕ  у  момент  досягнення  межі  текучості  із  подальшим  різким  спадом  в  зоні


               пластичної деформації. Частотний спектр сигналів широкий на ділянці пружної та

               на початку пластичної деформації і не залежить від швидкості навантаження. В

               зоні пластичних деформацій і до розриву спектр звужується.

                     Для того, щоб розпізнавати сигнали АЕ від некритичних джерел (зародження

               пор за пластичної деформації поблизу тріщини) та підростаючої тріщини, автори

               праці  [154]  здійснили  аналіз  частотних  спектрів  АЕ-випромінювання.  Для  сталі

               AISI-4340 частотний пік сигналів спостерігали у діапазоні понад 200 кГц. Припус-

               тили, що такі сигнали АЕ відповідають розвитку тріщини. Для в’язкої сталі  SA

               533B на початкових стадіях розвитку дефекту сигнали мали значні амплітуди у

               високочастотній області. За подальшого навантаження відбувалось поступове змі-

               щення  форми  спектра.  Наприкінці  руйнування  з’являлись  сигнали  з  перевагою
   46   47   48   49   50   51   52   53   54   55   56
