Page 49 - dyser_Stankevych

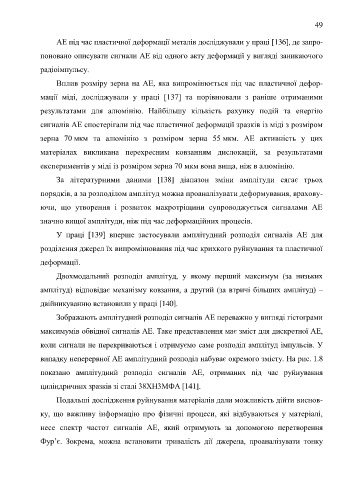

49

АЕ під час пластичної деформації металів досліджували у праці [136], де запро-

поновано описувати сигнали АЕ від одного акту деформації у вигляді заникаючого

радіоімпульсу.

Вплив розміру зерна на АЕ, яка випромінюється під час пластичної дефор-

мації міді, досліджували у праці [137] та порівнювали з раніше отриманими

результатами для алюмінію. Найбільшу кількість рахунку подій та енергію

сигналів АЕ спостерігали під час пластичної деформації зразків із міді з розміром

зерна 70 мкм та алюмінію з розміром зерна 55 мкм. АЕ активність у цих

матеріалах викликана перехресним ковзанням дислокацій, за результатами

експериментів у міді із розміром зерна 70 мкм вона вища, ніж в алюмінію.

За літературними даними [138] діапазон зміни амплітуди сягає трьох

порядків, а за розподілом амплітуд можна проаналізувати деформування, врахову-

ючи, що утворення і розвиток макротріщини супроводжується сигналами АЕ

значно вищої амплітуди, ніж під час деформаційних процесів.
У праці [139] вперше застосували амплітудний розподіл сигналів АЕ для

розділення джерел їх випромінювання під час крихкого руйнування та пластичної
деформації.

Двохмодальний розподіл амплітуд, у якому перший максимум (за низьких
амплітуд) відповідає механізму ковзання, а другий (за втричі більших амплітуд) –

двійникуванню встановили у праці [140].

Зображають амплітудний розподіл сигналів АЕ переважно у вигляді гістограми

максимумів обвідної сигналів АЕ. Таке представлення має зміст для дискретної АЕ,

коли сигнали не перекриваються і отримуємо саме розподіл амплітуд імпульсів. У

випадку неперервної АЕ амплітудний розподіл набуває окремого змісту. На рис. 1.8

показано амплітудний розподіл сигналів АЕ, отриманих під час руйнування

циліндричних зразків зі сталі 38ХН3МФА [141].

Подальші дослідження руйнування матеріалів дали можливість дійти виснов-

ку, що важливу інформацію про фізичні процеси, які відбуваються у матеріалі,

несе спектр частот сигналів АЕ, який отримують за допомогою перетворення

Фур’є. Зокрема, можна встановити тривалість дії джерела, проаналізувати тонку
